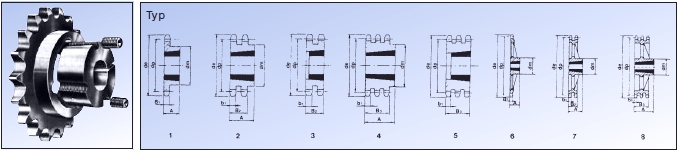

Taper-Kettenräder für Spannbuchsen für Ketten nach DIN8187

3/8" x 7/32" 9,525 x 5,72 mm 06B - 1 - 2 - 3

Artikel	Zähne- zahl Z	de	dp	einfach dm	einfach A	einfach Buchse	einfach Typ	CAD DOWNLOAD	Artikel	zweifach dm	zweifach A	zweifach Buchse	zweifach Typ	CAD DOWNLOAD
321-110-017 TL	017 TL	55,3	51,83	44,5	22	1008	1	CAD	322-400-017 TL	42,5	22	1008	2	CAD
321-110-018 TL	018 TL	58,3	54,85	43	22	1008	1	CAD	322-400-018 TL	43	22	1008	2	CAD
321-110-019 TL	019 TL	61,3	57,87	46	22	1008	1	CAD	322-400-019 TL	46	22	1008	2	CAD
321-110-020 TL	020 TL	64,3	60,89	46	22	1008	1	CAD	322-400-020 TL	48	22	1008	2	CAD
321-110-021 TL	021 TL	68	63,91	46	22	1008	1	CAD	322-400-021 TL	49	22	1008	2	CAD
321-110-022 TL	022 TL	71	66,93	50	22	1108	1	CAD	322-400-022 TL	52	22	1108	2	CAD
321-110-023 TL	023 TL	73,5	69,95	62	25	1210	1	CAD	322-400-023 TL	58	25	1210	2	CAD
321-110-024 TL	024 TL	77	72,97	62	25	1210	1	CAD	322-400-024 TL	61	25	1210	2	CAD
321-110-025 TL	025 TL	80	76	63	25	1210	1	CAD	322-400-025 TL	64	25	1210	2	CAD
321-110-026 TL	026 TL	83	79,02	60	25	1210	1	CAD	322-400-026 TL	65	25	1210	2	CAD
321-110-027 TL	027 TL	86	82,05	60	25	1210	1	CAD	322-400-027 TL	65	25	1210	2	CAD
321-110-028 TL	028 TL	89	85,07	60	25	1210	1	CAD	322-400-028 TL	65	25	1210	2	CAD
321-110-030 TL	030 TL	94,7	91,12	63	25	1210	1	CAD	322-400-030 TL	65	25	1210	2	CAD
321-110-038 TL	038 TL	119,5	115,35	73	25	1210	1	CAD	322-400-038 TL	76	25	1610	2	CAD
321-110-045 TL	045 TL	140,7	136,55	73	25	1210	1	CAD	322-400-045 TL	89	25	1610	2	CAD
321-110-057 TL	057 TL	176,9	172,91	83	25	1210	6	CAD	322-400-057 TL	89	25	1610	7	CAD
321-110-076 TL	076 TL	234,9	230,49	83	25	1210	6	CAD	322-400-076 TL	89	25	1610	7	CAD
321-110-095 TL	095 TL	292,5	288,08	83	25	1210	6	CAD	322-400-095 TL	89	25	1610	7	CAD
321-110-114 TL	114 TL	349,5	345,68	83	38	1215	6	CAD	322-400-114 TL	89	38	1615	7	CAD

1/2" x 5/16" 12,7 x 7,75 mm 08B - 1 - 2 - 3

Artikel	Zähne- zahl Z	de	dp	einfach dm	einfach A	einfach Buchse	einfach Typ	CAD DOWNLOAD	Artikel	zweifach dm	zweifach A	zweifach Buchse	zweifach Typ	CAD DOWNLOAD
321-240-015 TL	015 TL	65,5	61,09	46	22	1008	1	CAD	322-240-015 TL	46	22	1008	2	CAD
321-240-016 TL	016 TL	69,5	65,1	50	22	1108	1	CAD	322-240-016 TL	50	22	1108	2	CAD
321-240-017 TL	017 TL	73,6	69,11	59,5	25	1210	1	CAD	322-240-017 TL	56	25	1210	2	CAD
321-240-018 TL	018 TL	77,8	73,14	60	25	1210	1	CAD	322-240-018 TL	58	25	1210	2	CAD
321-240-019 TL	019 TL	81,7	77,16	63	25	1210	1	CAD	322-240-019 TL	64	25	1210	2	CAD
321-240-020 TL	020 TL	85,5	81,19	71	25	1610	1	CAD	322-240-020 TL	66	25	1610	2	CAD
321-240-021 TL	021 TL	89,7	85,22	71	25	1610	1	CAD	322-240-021 TL	71	25	1610	2	CAD
321-240-022 TL	022 TL	93,8	89,24	70	25	1610	1	CAD	322-240-022 TL	76	25	1610	2	CAD
321-240-023 TL	023 TL	98,2	93,27	76	25	1610	1	CAD	322-240-023 TL	79	25	1610	2	CAD
321-240-024 TL	024 TL	101,8	97,29	70	25	1610	1	CAD	322-240-024 TL	84	32	2012	2	CAD
321-240-025 TL	025 TL	105,8	101,33	76	25	1610	1	CAD	322-240-025 TL	87	32	2012	2	CAD
321-240-026 TL	026 TL	110	105,36	70	25	1610	1	CAD	322-240-026 TL	85	32	2012	2	CAD
321-240-027 TL	027 TL	114	109,4	76	25	1610	1	CAD	322-240-027 TL	87	32	2012	2	CAD
321-240-028 TL	028 TL	118	113,42	90	32	2012	1	CAD	322-240-028 TL	87	32	2012	2	CAD
321-240-030 TL	030 TL	126,1	121,5	90	32	2012	1	CAD	322-240-030 TL	87	32	2012	2	CAD
321-240-038 TL	038 TL	158,6	153,8	102	32	2012	1	CAD	322-240-038 TL	102	32	2012	2	CAD
321-240-045 TL	045 TL	188	182,07	102	32	2012	1	CAD	322-240-045 TL	111	32	2012	2	CAD
321-240-057 TL	057 TL	236,4	230,54	111	32	2012	6	CAD	322-240-057 TL	111	32	2012	7	CAD
321-240-076 TL	076 TL	313,3	307,33	111	32	2012	6	CAD	322-240-076 TL	111	32	2012	7	CAD
321-240-095 TL	095 TL	390,1	384,11	111	32	2012	6	CAD	322-240-095 TL	111	32	2012	7	CAD
321-240-114 TL	114 TL	466,9	460,9	124	45	2517	6	CAD	322-240-114 TL	124	45	2517	7	CAD

5/8" x3/8" 15,875 x 9,65 mm 10B - 1 - 2 - 3

Artikel	Zähne- zahl Z	de	dp	einfach dm	einfach A	einfach Buchse	einfach Typ	CAD DOWNLOAD	Artikel	zweifach dm	zweifach A	zweifach Buchse	zweifach Typ	CAD DOWNLOAD
321-310-013 TL	013 TL	73	66,32	46	22	1008	1	CAD
321-310-014 TL	014 TL	78	71,34	52	22	1008	1	CAD
321-310-015 TL	015 TL	83	76,36	63	25	1210	1	CAD	322-310-015 TL	25,5	1210	3		CAD
321-310-016 TL	016 TL	88	81,37	70	25	1610	1	CAD	322-310-016 TL	25,5	1610	3		CAD
321-310-017 TL	017 TL	93	86,38	71	25	1610	1	CAD	322-310-017 TL	25,5	1610	3		CAD
321-310-018 TL	018 TL	98,3	91,42	75	25	1610	1	CAD	322-310-018 TL	25,5	1610	3		CAD
321-310-019 TL	019 TL	103,3	96,45	76	25	1610	1	CAD	322-310-019 TL	25,5	1610	3		CAD
321-310-020 TL	020 TL	108,4	101,49	75	25	1610	1	CAD	322-310-020 TL	25,5	1610	3		CAD
321-310-021 TL	021 TL	113,4	106,52	76	25	1610	1	CAD	322-310-021 TL	25,5	1610	3		CAD
321-310-022 TL	022 TL	118	111,55	76	25	1610	1	CAD	322-310-022 TL	25,5	1610	3		CAD
321-310-023 TL	023 TL	123,5	116,58	76	25	1610	1	CAD	322-310-023 TL	25,5	1610	3		CAD
321-310-024 TL	024 TL	128,3	121,62	90	32	2012	1	CAD	322-310-024 TL	90	32	2012	2	CAD
321-310-025 TL	025 TL	134	126,66	90	32	2012	1	CAD	322-310-025 TL	90	32	2012	2	CAD
321-310-026 TL	026 TL	139	131,7	85	32	2012	1	CAD	322-310-026 TL	90	32	2012	2	CAD
321-310-027 TL	027 TL	144	136,75	90	32	2012	1	CAD	322-310-027 TL	90	32	2012	2	CAD
321-310-028 TL	028 TL	148,7	141,78	90	32	2012	1	CAD	322-310-028 TL	90	32	2012	2	CAD
321-310-030 TL	030 TL	158,8	151,87	90	32	2012	1	CAD	322-310-030 TL	90	32	2012	2	CAD
321-310-038 TL	038 TL	199,2	192,24	102	32	2012	1	CAD	322-310-038 TL	108	45	2517	2	CAD
321-310-045 TL	045 TL	235	227,58	111	32	2012	1	CAD	322-310-045 TL	110	45	2517	7	CAD
321-310-057 TL	057 TL	296	288,18	111	32	2012	6	CAD
321-310-076 TL	076 TL	392,1	384,16	111	32	2012	6	CAD
321-310-095 TL	095 TL	488,5	480,14	124	45	2517	6	CAD
321-310-114 TL	114 TL	584,1	576,13	124	45	2517	6	CAD

3/4" x 7/16" 19,05 x 11,68 mm 12B - 1 - 2 - 3

Artikel	Zähne- zahl Z	de	dp	einfach dm	einfach A	einfach Buchse	einfach Typ	CAD DOWNLOAD	Artikel	zweifach dm	zweifach A	zweifach Buchse	zweifach Typ	CAD DOWNLOAD
321-400-013 TL	013 TL	87,5	79,59	63	25	1210	1	CAD
321-400-014 TL	014 TL	93,6	85,61	71	25	1610	1	CAD	322-400-014 TL		30,3	1610	3	CAD
321-400-015 TL	015 TL	99,8	91,63	71	25	1610	1	CAD	322-400-015 TL		30,3	1610	3	CAD
321-400-016 TL	016 TL	105,5	97,65	75	25	1610	1	CAD	322-400-016 TL		30,3	1610	3	CAD
321-400-017 TL	017 TL	111,5	103,67	76	25	1610	1	CAD	322-400-017 TL		30,3	1610	3	CAD
321-400-018 TL	018 TL	118	109,71	90	32	2012	1	CAD	322-400-018 TL	89	32	2012	2	CAD
321-400-019 TL	019 TL	124,2	115,75	90	32	2012	1	CAD	322-400-019 TL	95	32	2012	2	CAD
321-400-020 TL	020 TL	129,7	121,78	90	32	2012	1	CAD	322-400-020 TL	108	45	2517	2	CAD
321-400-021 TL	021 TL	136	127,82	102	45	2517	1	CAD	322-400-021 TL	108	45	2517	2	CAD
321-400-022 TL	022 TL	141,8	133,86	102	45	2517	1	CAD	322-400-022 TL	108	45	2517	2	CAD
321-400-023 TL	023 TL	149,9	139,9	108	45	2517	1	CAD	322-400-023 TL	108	45	2517	2	CAD
321-400-024 TL	024 TL	153,9	145,94	108	45	2517	1	CAD	322-400-024 TL	108	45	2517	2	CAD
321-400-025 TL	025 TL	160	152	108	45	2517	1	CAD	322-400-025 TL	108	45	2517	2	CAD
321-400-026 TL	026 TL	165,9	158,04	108	45	2517	1	CAD	322-400-026 TL	108	45	2517	2	CAD
321-400-027 TL	027 TL	172,3	164,09	108	45	2517	1	CAD	322-400-027 TL	108	45	2517	2	CAD
321-400-028 TL	028 TL	178	170,13	108	45	2517	1	CAD	322-400-028 TL	108	45	2517	2	CAD
321-400-030 TL	030 TL	190,5	182,25	108	45	2517	1	CAD	322-400-030 TL	108	45	2517	2	CAD
321-400-038 TL	038 TL	239	230,69	124	45	2517	1	CAD	322-400-038 TL	152	51	3020	2	CAD
321-400-045 TL	045 TL	282,5	273,1	124	45	2517	1	CAD	322-400-045 TL	154	51	3020	7	CAD
321-400-057 TL	057 TL	355,4	345,81	124	45	2517	6	CAD	322-400-057 TL	160	51	3020	7	CAD
321-400-076 TL	076 TL	469,9	460,99	124	45	2517	6	CAD	322-400-076 TL	160	51	3020	7	CAD
321-400-095 TL	095 TL	585,1	576,17	124	45	2517	6	CAD	322-400-095 TL	160	51	3020	7	CAD

1" x 17,02 mm 25,4 x 17,02 mm 16B - 1 - 2 - 3

Artikel	Zähne- zahl Z	de	dp	einfach dm	einfach A	einfach Buchse	einfach Typ	CAD DOWNLOAD	Artikel	zweifach dm	zweifach A	zweifach Buchse	zweifach Typ	CAD DOWNLOAD
321-510-013 TL	013 TL	117	106,12	78	25	1610	1	CAD
321-510-014 TL	014 TL	125	114,15	78	25	1610	1	CAD
321-510-015 TL	015 TL	133	122,17	78	25	1610	1	CAD	322-510-015 TL		47,7	2012	3	CAD
321-510-016 TL	016 TL	141	130,2	90	32	2012	1	CAD	322-510-016 TL		47,7	2517	3	CAD
321-510-017 TL	017 TL	149	138,22	90	32	2012	1	CAD	322-510-017 TL		47,7	2517	3	CAD
321-510-018 TL	018 TL	157	146,28	108	45	2517	1	CAD	322-510-018 TL		47,7	2517	3	CAD
321-510-019 TL	019 TL	165,2	154,33	108	45	2517	1	CAD	322-510-019 TL		47,7	2517	3	CAD
321-510-020 TL	020 TL	173	162,38	108	45	2517	1	CAD	322-510-020 TL		47,7	2517	3	CAD
321-510-021 TL	021 TL	181,2	170,43	108	45	2517	1	CAD	322-510-021 TL	143	51	3020	2	CAD
321-510-022 TL	022 TL	189,3	178,48	108	45	2517	1	CAD	322-510-022 TL	150	51	3020	2	CAD
321-510-023 TL	023 TL	197,5	186,53	108	45	2517	1	CAD	322-510-023 TL	160	51	3020	2	CAD
321-510-024 TL	024 TL	205,5	194,59	108	45	2517	1	CAD	322-510-024 TL	166	51	3020	2	CAD
321-510-025 TL	025 TL	213,5	202,66	108	45	2517	1	CAD	322-510-025 TL	175	51	3020	2	CAD
321-510-026 TL	026 TL	221,6	210,72	108	45	2517	1	CAD	322-510-026 TL	175	51	3020	2	CAD
321-510-027 TL	027 TL	229,6	218,79	108	45	2517	1	CAD	322-510-027 TL	175	51	3020	2	CAD
321-510-028 TL	028 TL	237,7	226,85	108	45	2517	1	CAD	322-510-028 TL	175	51	3020	2	CAD
321-510-030 TL	030 TL	254	243	160	51	3020	1	CAD	322-510-030 TL	175	51	3020	2	CAD
321-510-038 TL	038 TL	320,7	307,59	160	51	3020	1	CAD	322-510-038 TL	160	76	3030	7	CAD
321-510-045 TL	045 TL	377,1	364,13	160	51	3020	1	CAD	322-510-045 TL	160	76	3535	7	CAD
321-510-057 TL	057 TL	474	461,07	160	51	3020	6	CAD	322-510-057 TL	175	89	3535	7	CAD
321-510-076 TL	076 TL	627	614,65	160	51	3020	6	CAD	322-510-076 TL	175	89	3525	7	CAD
321-510-095 TL	095 TL	781,1	768,22	160	51	3020	6	CAD	322-510-095 TL	216	102	4040	7	CAD
321-510-114 TL	114 TL	934,3	921,81	150	76	3030	6	CAD	322-510-114 TL	216	102	4040	7	CAD

1 1/4 " x 3/4" 31,75 x 19,05 mm 20B - 1

Artikel	Zähne- zahl Z	de	dp	einfach dm	einfach A	einfach Buchse	einfach Typ	CAD DOWNLOAD
321-600-015 TL	015 TL	167,9	152,72	108	45	2517	1	CAD
321-600-017 TL	017 TL	187,9	172,78	108	45	2517	1	CAD
321-600-019 TL	019 TL	208,1	192,91	108	45	2517	1	CAD
321-600-021 TL	021 TL	228,2	213,03	108	45	2517	1	CAD
321-600-023 TL	023 TL	248,3	233,17	108	45	2517	1	CAD
321-600-025 TL	025 TL	268,5	253,33	108	45	2517	1	CAD
321-600-030 TL	030 TL	318,9	303,75	160	51	3020	1	CAD
321-600-038 TL	038 TL	399,6	384,49	160	51	3020	6	CAD
