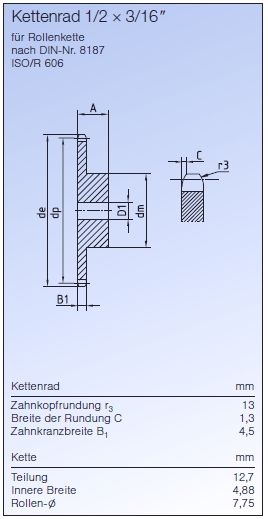

Kettenrad 1/2 x 3/16"
| Artikel | Z | de | dp | einfach dm | D1 | A | CAD DOWNLOAD |
|---|---|---|---|---|---|---|---|
| 321-223-008 | 8 | 38,5 | 33,18 | 21 | 8 | 14 | CAD |
| 321-223-009 | 9 | 41,5 | 37,13 | 25 | 8 | 14 | CAD |
| 321-223-010 | 10 | 46,2 | 41,1 | 28 | 8 | 14 | CAD |
| 321-223-011 | 11 | 49,6 | 45,07 | 31 | 8 | 16 | CAD |
| 321-223-012 | 12 | 53,9 | 49,07 | 35 | 8 | 16 | CAD |
| 321-223-013 | 13 | 58,4 | 53,06 | 39 | 8 | 16 | CAD |
| 321-223-014 | 14 | 62,8 | 57,07 | 43 | 8 | 16 | CAD |
| 321-223-015 | 15 | 66,8 | 61,09 | 47 | 8 | 16 | CAD |
| 321-223-016 | 16 | 70,9 | 65,1 | 50 | 10 | 18 | CAD |
| 321-223-017 | 17 | 74,9 | 69,11 | 50 | 10 | 18 | CAD |
| 321-223-018 | 18 | 78,9 | 73,14 | 50 | 10 | 18 | CAD |
| 321-223-019 | 19 | 82,9 | 77,16 | 50 | 10 | 18 | CAD |
| 321-223-020 | 20 | 88,9 | 81,19 | 50 | 10 | 18 | CAD |
| 321-223-021 | 21 | 91 | 85,22 | 60 | 12 | 20 | CAD |
| 321-223-022 | 22 | 95 | 89,24 | 60 | 12 | 20 | CAD |
| 321-223-023 | 23 | 99 | 93,27 | 60 | 12 | 20 | CAD |
| 321-223-024 | 24 | 103 | 97,29 | 60 | 12 | 20 | CAD |
| 321-223-025 | 25 | 107,1 | 101,33 | 60 | 12 | 20 | CAD |
| 321-223-026 | 26 | 111,2 | 105,36 | 70 | 16 | 20 | CAD |
| 321-223-027 | 27 | 115,4 | 109,4 | 70 | 16 | 20 | CAD |
| 321-223-028 | 28 | 119,4 | 113,42 | 70 | 16 | 20 | CAD |
| 321-223-029 | 29 | 123,4 | 117,46 | 70 | 16 | 20 | CAD |
| 321-223-030 | 30 | 127,5 | 121,5 | 70 | 16 | 20 | CAD |
| 321-223-031 | 31 | 131,5 | 125,54 | 70 | 16 | 20 | CAD |
| 321-223-032 | 32 | 135,5 | 129,56 | 70 | 16 | 20 | CAD |
| 321-223-033 | 33 | 139,6 | 133,6 | 70 | 16 | 20 | CAD |
| 321-223-034 | 34 | 143,6 | 137,64 | 70 | 16 | 20 | CAD |
| 321-223-035 | 35 | 147,6 | 141,68 | 70 | 16 | 20 | CAD |
| 321-223-036 | 36 | 151,7 | 145,72 | 70 | 16 | 25 | CAD |
| 321-223-037 | 37 | 155,7 | 149,76 | 70 | 16 | 25 | CAD |
| 321-223-038 | 38 | 159,8 | 153,8 | 70 | 16 | 25 | CAD |
| 321-223-039 | 39 | 163,8 | 157,83 | 70 | 16 | 25 | CAD |
| 321-223-040 | 40 | 167,8 | 161,87 | 70 | 16 | 25 | CAD |

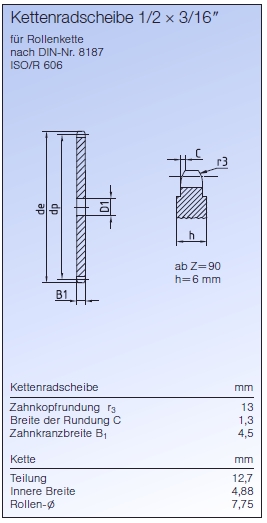

Kettenradscheibe 1/2 x 3/16 "
| Artikel | Z | de | dp | D1 | CAD DOWNLOAD |
|---|---|---|---|---|---|
| 311-223-008 | 8 | 38,5 | 33,18 | 8 | CAD |
| 311-223-009 | 9 | 41,5 | 37,13 | 8 | CAD |
| 311-223-010 | 10 | 46,2 | 41,1 | 8 | CAD |
| 311-223-011 | 11 | 49,6 | 45,07 | 8 | CAD |
| 311-223-012 | 12 | 53,9 | 49,07 | 8 | CAD |
| 311-223-013 | 13 | 58,4 | 53,06 | 8 | CAD |
| 311-223-014 | 14 | 62,8 | 57,07 | 8 | CAD |
| 311-223-015 | 15 | 66,8 | 61,09 | 8 | CAD |
| 311-223-016 | 16 | 70,9 | 65,1 | 10 | CAD |
| 311-223-017 | 17 | 74,9 | 69,11 | 10 | CAD |
| 311-223-018 | 18 | 78,9 | 73,14 | 10 | CAD |
| 311-223-019 | 19 | 82,9 | 77,16 | 10 | CAD |
| 311-223-020 | 20 | 86 | 81,19 | 10 | CAD |
| 311-223-021 | 21 | 91 | 85,22 | 10 | CAD |
| 311-223-022 | 22 | 95 | 89,24 | 10 | CAD |
| 311-223-023 | 23 | 99 | 93,27 | 10 | CAD |
| 311-223-024 | 24 | 103 | 97,29 | 10 | CAD |
| 311-223-025 | 25 | 107,1 | 101,33 | 10 | CAD |
| 311-223-026 | 26 | 111,2 | 105,36 | 12 | CAD |
| 311-223-027 | 27 | 115,4 | 109,4 | 12 | CAD |
| 311-223-028 | 28 | 119,4 | 113,42 | 12 | CAD |
| 311-223-029 | 29 | 123,4 | 117,46 | 12 | CAD |
| 311-223-030 | 30 | 127,5 | 121,5 | 12 | CAD |
| 311-223-031 | 31 | 131,5 | 125,54 | 12 | CAD |
| 311-223-032 | 32 | 135,5 | 129,56 | 12 | CAD |
| 311-223-033 | 33 | 139,6 | 133,6 | 12 | CAD |
| 311-223-034 | 34 | 143,6 | 137,64 | 12 | CAD |
| 311-223-035 | 35 | 147,6 | 141,68 | 12 | CAD |
| 311-223-036 | 36 | 151,7 | 145,72 | 16 | CAD |
| 311-223-037 | 37 | 155,7 | 149,76 | 16 | CAD |
| 311-223-038 | 38 | 159,8 | 153,8 | 16 | CAD |
| 311-223-039 | 39 | 163,8 | 157,83 | 16 | CAD |
| 311-223-040 | 40 | 167,8 | 161,87 | 16 | CAD |
| 311-223-041 | 41 | 171,4 | 165,91 | 16 | CAD |
| 311-223-042 | 42 | 175,4 | 169,95 | 16 | CAD |
| 311-223-043 | 43 | 179,5 | 173,99 | 16 | CAD |
| 311-223-044 | 44 | 183,5 | 178,03 | 16 | CAD |
| 311-223-045 | 45 | 187,5 | 182,07 | 16 | CAD |
| 311-223-046 | 46 | 191,6 | 186,1 | 20 | CAD |
| 311-223-047 | 47 | 195,6 | 190,14 | 20 | CAD |
| 311-223-048 | 48 | 199,7 | 194,18 | 20 | CAD |
| 311-223-049 | 49 | 203,7 | 198,22 | 20 | CAD |
| 311-223-050 | 50 | 207,8 | 202,26 | 20 | CAD |
| 311-223-051 | 51 | 211,8 | 206,3 | 20 | CAD |
| 311-223-052 | 52 | 215,9 | 210,34 | 20 | CAD |
| 311-223-053 | 53 | 219,9 | 214,37 | 20 | CAD |
| 311-223-054 | 54 | 224 | 218,43 | 20 | CAD |
| 311-223-055 | 55 | 228 | 222,46 | 20 | CAD |
| 311-223-056 | 56 | 232,1 | 226,5 | 20 | CAD |
| 311-223-057 | 57 | 236,1 | 230,54 | 20 | CAD |
| 311-223-058 | 58 | 240,2 | 234,58 | 20 | CAD |
| 311-223-059 | 59 | 244,2 | 238,62 | 20 | CAD |
| 311-223-060 | 60 | 248,2 | 242,66 | 20 | CAD |
| 311-223-062 | 62 | 256,7 | 250,75 | 20 | CAD |
| 311-223-064 | 64 | 264,8 | 258,82 | 20 | CAD |
| 311-223-065 | 65 | 268,8 | 262,86 | 20 | CAD |
| 311-223-066 | 66 | 272,9 | 266,9 | 25 | CAD |
| 311-223-068 | 68 | 280,9 | 274,99 | 25 | CAD |
| 311-223-070 | 70 | 289 | 283,07 | 25 | CAD |
| 311-223-072 | 72 | 297,1 | 291,16 | 25 | CAD |
| 311-223-076 | 76 | 313,3 | 307,33 | 25 | CAD |
| 311-223-078 | 78 | 321,4 | 315,4 | 25 | CAD |
| 311-223-080 | 80 | 329,4 | 323,48 | 25 | CAD |
| 311-223-085 | 85 | 349,7 | 343,7 | 25 | CAD |
| 311-223-090 | 90 | 369,9 | 363,9 | 25 | CAD |
| 311-223-095 | 95 | 390,1 | 384,1 | 25 | CAD |
| 311-223-100 | 100 | 410,3 | 404,31 | 25 | CAD |
| 311-223-110 | 110 | 450,7 | 444,74 | 25 | CAD |
| 311-223-114 | 114 | 466,9 | 460,9 | 25 | CAD |
| 311-223-120 | 120 | 491,2 | 485,16 | 25 | CAD |
| 311-223-125 | 125 | 511,4 | 505,37 | 25 | CAD |
