Roll-Ring
Das Prinzip der ROLL-RING-Kettenspanner beruht auf zwei einfachen Effekten:

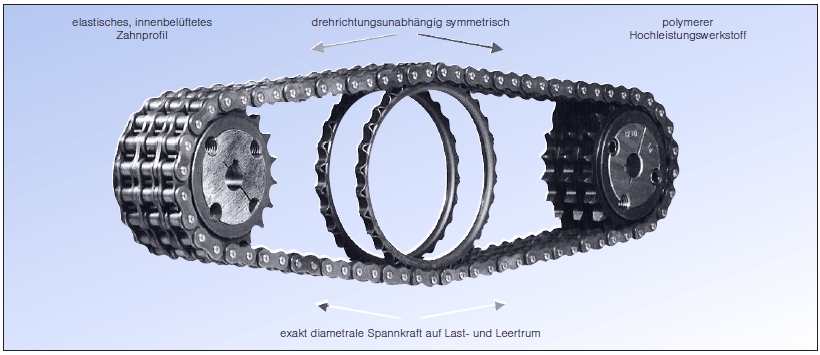

Der elastische Ring greift in die Trume des Kettentriebes ein und rollt zwischen diesen im vorgespannten Zustand ähnlich der Form einer Ellipse.
Dabei überlagern sich die stets entgegengesetzten Bewegungen von Last- und Leertrum zur "Null-Summen-Bewegung", also zur Lagesicherung auf der Stelle. Das garantiert die Lageunabhängigkeit und die Reversierfähigkeit der ROLLRING Kettenspanner
Einbau- und Endmaße für ROLL-RING-Kettenspanner/Reihe ISO B:
| Artikel- Nr |
ISO-Nr | Zähne z | do | di | s | A | D=do-s | CAD DOWNLOAD |
|---|---|---|---|---|---|---|---|---|
| 105 030 01 | 05 B | 30 | 76,5 | 65 | 20 | 104 | 56,5 | CAD |
| 106 030 01 | 06 B | 30 | 91,1 | 73 | 25 | 122 | 66,1 | CAD |
| 106 036 01 | 06 B | 36 | 109 | 89 | 25 | 143 | 84 | CAD |
| 108 026 01 | 08 B | 26 | 105,5 | 87,5 | 27 | 135,8 | 78,5 | CAD |
| 108 030 01 | 08 B | 30 | 121,5 | 101,6 | 30 | 161,6 | 91,5 | CAD |
| 108 034 01 | 08 B | 34 | 137,5 | 115,4 | 30 | 165 | 107,5 | CAD |
| 108 430 01 | 081/083/085 | 30 | 121,5 | 101,6 | 30 | 161,6 | 91,5 | CAD |
| 108 436 01 | 081/083/085 | 36 | 145,7 | 122,2 | 32 | 187 | 113,7 | CAD |
| 110 026 01 | 10 B | 26 | 128,4 | 105 | 28 | 153 | 100,4 | CAD |
| 110 030 01 | 10 B | 30 | 148 | 124,6 | 33 | 177 | 115 | CAD |
| 110 034 01 | 10 B | 34 | 170 | 141 | 38 | 217 | 132 | CAD |
| 112 026 01 | 12 B | 26 | 155 | 127,6 | 35 | 209,5 | 120 | CAD |
| 112 030 01 | 12 B | 30 | 182,2 | 153,1 | 45 | 242 | 137,2 | CAD |
| 112 034 01 | 12 B | 34 | 207,5 | 169,5 | 45 | 265 | 162,5 | CAD |
| 116 026 01 | 16 B | 26 | 207 | 167 | 45 | 269 | 162 | CAD |
| 116 030 01 | 16 B | 30 | 245,8 | 202 | 50 | 306 | 195,8 | CAD |
| 120 030 01 | 20 B | 30 | 303,7 | 256,4 | 65 | 390 | 238,7 | CAD |
Typenreihe allgemeiner Maschinenbau Reihe ISO 606 B Serie / DIN 8187
| Artikel-Nr. | Dimension | Rollenkette DIN8187 |
Maße " pxb1 |
Zähnezahl ROLL-RING |
maximale Spannkraft N |
maximale Ketten- geschw.m/s |
Umgebungs- temp.°C |
Gewicht (kg) |
|---|---|---|---|---|---|---|---|---|
| 10503001 | 05B30 | ISO05 | 8x3mm | 30 | 2,9 | 5,0 | -20bis+70 | 0,002 |
| 10603001 | 06B30 | ISO06 | 3/8x7/32" | 30 | 15,2 | 5,2 | -20bis+70 | 0,006 |
| 10603601 | 06B36 | ISO06 | 3/8x7/32" | 36 | 28,5 | 5,2 | -20bis+70 | 0,017 |
| 10802601 | 08B26 | ISO08 | 1/2x5/16" | 26 | 13,4 | 7,5 | -20bis+70 | 0,012 |
| 10803001 | 08B30 | ISO08 | 1/2x5/16" | 30 | 14,2 | 8,6 | -20bis+70 | 0,015 |
| 10803401 | 08B34 | ISO08 | 1/2x5/16" | 34 | 22,0 | 8,8 | -20bis+70 | 0,024 |
| 10843001 | - | - | 1/2x3/4/6mm | 30 | 16,8 | 7,5 | -20bis+70 | 0,016 |
| 11002601 | 10B26 | ISO10 | 5/8x3/8" | 26 | 28,2 | 4,2 | -20bis+70 | 0,025 |
| 11003001 | 10B30 | ISO10 | 5/8x3/8" | 30 | 23,0 | 8,8 | -20bis+70 | 0,030 |
| 11003401 | 10B34 | ISO10 | 5/8x3/8" | 34 | 45,1 | 8,8 | -20bis+70 | 0,055 |
| 11202601 | 12B26 | ISO12 | 3/4x7/16" | 26 | 39,2 | 5,4 | -20bis+70 | 0,045 |
| 11203001 | 12B30 | ISO12 | 3/4x7/16" | 30 | 32,2 | 6,2 | -20bis+70 | 0,052 |
| 11203401 | 12B34 | ISO12 | 3/4x7/16" | 34 | 70,5 | 6,4 | -20bis+70 | 0,096 |
| 11602601 | 16B26 | ISO16 | 1"x17mm | 26 | 95,7 | 5,7 | -20bis+70 | 0,115 |
| 11603001 | 16B30 | ISO16 | 1"x17mm | 30 | 108,5 | 6,2 | -20bis+70 | 0,178 |
| 12003001 | 20B30 | ISO20 | 11/4x3/4" | 30 | 80,5 | 7,0 | -20bis+60 | 0,233 |
