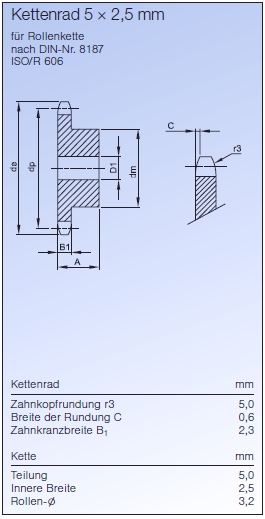

Kettenrad 5 x 2,5 mm
| Artikel | Zähnezahl | de | dp | dm | D1 | A | CAD DOWNLOAD |
|---|---|---|---|---|---|---|---|
| 321-005-008 | 8 | 15,2 | 13,06 | 7 | 4 | 10 | CAD |
| 321-005-009 | 9 | 16,8 | 14,62 | 8 | 5 | 10 | CAD |
| 321-005-010 | 10 | 18,3 | 16,18 | 9 | 5 | 10 | CAD |
| 321-005-011 | 11 | 19,9 | 17,75 | 11 | 6 | 10 | CAD |
| 321-005-012 | 12 | 21,5 | 19,32 | 12 | 6 | 10 | CAD |
| 321-005-013 | 13 | 23 | 20,89 | 14 | 6 | 10 | CAD |
| 321-005-014 | 14 | 24,6 | 22,47 | 15 | 6 | 10 | CAD |
| 321-005-015 | 15 | 26,2 | 24,04 | 16 | 6 | 10 | CAD |
| 321-005-016 | 16 | 27,8 | 25,63 | 18 | 8 | 13 | CAD |
| 321-005-017 | 17 | 29,4 | 27,2 | 18 | 8 | 13 | CAD |
| 321-005-018 | 18 | 30,9 | 28,79 | 18 | 8 | 13 | CAD |
| 321-005-019 | 19 | 32,5 | 30,38 | 18 | 8 | 13 | CAD |
| 321-005-020 | 20 | 34,1 | 31,96 | 18 | 8 | 13 | CAD |
| 321-005-021 | 21 | 35,7 | 33,54 | 20 | 8 | 13 | CAD |
| 321-005-022 | 22 | 37,3 | 35,13 | 20 | 8 | 13 | CAD |
| 321-005-023 | 23 | 38,9 | 36,72 | 20 | 8 | 13 | CAD |
| 321-005-024 | 24 | 40,5 | 38,3 | 20 | 8 | 13 | CAD |
| 321-005-025 | 25 | 42 | 39,89 | 20 | 8 | 13 | CAD |
| 321-005-026 | 26 | 43,6 | 41,48 | 25 | 8 | 15 | CAD |
| 321-005-027 | 27 | 45,2 | 43,07 | 25 | 8 | 15 | CAD |
| 321-005-028 | 28 | 46,8 | 44,65 | 25 | 8 | 15 | CAD |
| 321-005-029 | 29 | 48,4 | 46,25 | 25 | 8 | 15 | CAD |
| 321-005-030 | 30 | 50 | 47,83 | 25 | 8 | 15 | CAD |
| 321-005-031 | 31 | 51,6 | 49,42 | 30 | 8 | 15 | CAD |
| 321-005-032 | 32 | 53,2 | 51,01 | 30 | 8 | 15 | CAD |
| 321-005-033 | 33 | 54,8 | 52,6 | 30 | 8 | 15 | CAD |
| 321-005-034 | 34 | 56,3 | 54,19 | 30 | 8 | 15 | CAD |
| 321-005-035 | 35 | 57,9 | 55,78 | 30 | 8 | 15 | CAD |
| 321-005-036 | 36 | 59,5 | 57,37 | 30 | 8 | 15 | CAD |
| 321-005-037 | 37 | 61,1 | 58,96 | 30 | 8 | 15 | CAD |
| 321-005-038 | 38 | 62,7 | 60,54 | 30 | 8 | 15 | CAD |
| 321-005-039 | 39 | 64,3 | 62,13 | 30 | 8 | 15 | CAD |
| 321-005-040 | 40 | 65,9 | 63,73 | 30 | 8 | 15 | CAD |

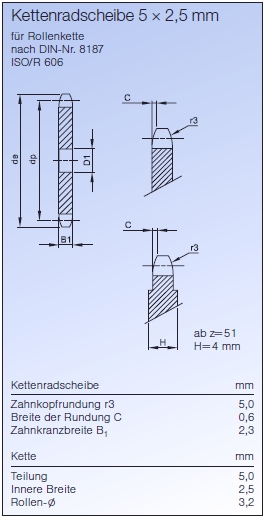

Kettenradscheibe 5 x 2,5 mm
| Artikel | Zähnezahl | de | dp | D1 | CAD DOWNLOAD |
|---|---|---|---|---|---|
| 311-005-008 | 8 | 15,2 | 13,06 | 4 | CAD |
| 311-005-009 | 9 | 16,8 | 14,62 | 4 | CAD |
| 311-005-010 | 10 | 18,3 | 16,18 | 4 | CAD |
| 311-005-011 | 11 | 19,9 | 17,75 | 5 | CAD |
| 311-005-012 | 12 | 21,5 | 19,32 | 5 | CAD |
| 311-005-013 | 13 | 23 | 20,89 | 5 | CAD |
| 311-005-014 | 14 | 24,6 | 22,47 | 5 | CAD |
| 311-005-015 | 15 | 26,2 | 24,04 | 5 | CAD |
| 311-005-016 | 16 | 27,8 | 25,63 | 6 | CAD |
| 311-005-017 | 17 | 29,4 | 27,2 | 6 | CAD |
| 311-005-018 | 18 | 30,9 | 28,79 | 6 | CAD |
| 311-005-019 | 19 | 32,5 | 30,38 | 6 | CAD |
| 311-005-020 | 20 | 34,1 | 31,96 | 6 | CAD |
| 311-005-021 | 21 | 35,7 | 33,54 | 8 | CAD |
| 311-005-022 | 22 | 37,3 | 35,13 | 8 | CAD |
| 311-005-023 | 23 | 38,9 | 36,72 | 8 | CAD |
| 311-005-024 | 24 | 40,5 | 38,3 | 8 | CAD |
| 311-005-025 | 25 | 42 | 39,89 | 8 | CAD |
| 311-005-026 | 26 | 43,6 | 41,48 | 8 | CAD |
| 311-005-027 | 27 | 45,2 | 43,07 | 8 | CAD |
| 311-005-028 | 28 | 46,8 | 44,65 | 8 | CAD |
| 311-005-029 | 29 | 48,4 | 46,25 | 8 | CAD |
| 311-005-030 | 30 | 50 | 47,83 | 8 | CAD |
| 311-005-031 | 31 | 51,6 | 49,42 | 8 | CAD |
| 311-005-032 | 32 | 53,2 | 51,01 | 8 | CAD |
| 311-005-033 | 33 | 54,8 | 52,6 | 8 | CAD |
| 311-005-034 | 34 | 56,3 | 54,19 | 8 | CAD |
| 311-005-035 | 35 | 57,9 | 55,78 | 8 | CAD |
| 311-005-036 | 36 | 59,5 | 57,37 | 8 | CAD |
| 311-005-037 | 37 | 61,1 | 58,96 | 8 | CAD |
| 311-005-038 | 38 | 62,7 | 60,54 | 8 | CAD |
| 311-005-039 | 39 | 64,3 | 62,13 | 8 | CAD |
| 311-005-040 | 40 | 65,9 | 63,73 | 8 | CAD |
| 311-005-041 | 41 | 67,5 | 65,31 | 8 | CAD |
| 311-005-042 | 42 | 69,1 | 66,91 | 8 | CAD |
| 311-005-043 | 43 | 70,6 | 68,49 | 8 | CAD |
| 311-005-044 | 44 | 72,2 | 70,09 | 8 | CAD |
| 311-005-045 | 45 | 73,8 | 71,68 | 8 | CAD |
| 311-005-046 | 46 | 75,4 | 73,27 | 8 | CAD |
| 311-005-047 | 47 | 77 | 74,86 | 8 | CAD |
| 311-005-048 | 48 | 78,6 | 76,45 | 8 | CAD |
| 311-005-049 | 49 | 80,2 | 78,03 | 8 | CAD |
| 311-005-050 | 50 | 81,8 | 79,63 | 8 | CAD |
| 311-005-051 | 51 | 83,4 | 81,22 | 10 | CAD |
| 311-005-052 | 52 | 85 | 82,81 | 10 | CAD |
| 311-005-053 | 53 | 86,6 | 84,4 | 10 | CAD |
| 311-005-054 | 54 | 88,1 | 85,97 | 10 | CAD |
| 311-005-055 | 55 | 89,7 | 87,58 | 10 | CAD |
| 311-005-056 | 56 | 91,3 | 89,17 | 10 | CAD |
| 311-005-057 | 57 | 92,9 | 90,76 | 10 | CAD |
| 311-005-058 | 58 | 94,5 | 92,35 | 10 | CAD |
| 311-005-059 | 59 | 96,1 | 93,94 | 10 | CAD |
| 311-005-060 | 60 | 97,7 | 95,53 | 10 | CAD |
| 311-005-062 | 62 | 100,9 | 98,72 | 12 | CAD |
| 311-005-064 | 64 | 104,1 | 101,9 | 12 | CAD |
| 311-005-065 | 65 | 105,6 | 103,49 | 12 | CAD |
| 311-005-066 | 66 | 107,2 | 105,08 | 12 | CAD |
| 311-005-068 | 68 | 110,4 | 108,26 | 12 | CAD |
| 311-005-070 | 70 | 113,6 | 111,44 | 12 | CAD |
| 311-005-072 | 72 | 116,8 | 114,63 | 12 | CAD |
| 311-005-075 | 75 | 121,6 | 119,4 | 12 | CAD |
| 311-005-076 | 76 | 123,1 | 120,99 | 12 | CAD |
| 311-005-078 | 78 | 126,3 | 124,17 | 12 | CAD |
| 311-005-080 | 80 | 129,5 | 127,35 | 12 | CAD |
| 311-005-085 | 85 | 137,5 | 135,31 | 14 | CAD |
| 311-005-090 | 90 | 145,4 | 143,27 | 14 | CAD |
| 311-005-095 | 95 | 153,4 | 151,22 | 14 | CAD |
| 311-005-100 | 100 | 161,3 | 159,18 | 14 | CAD |
| 311-005-110 | 110 | 177,2 | 175,09 | 14 | CAD |
| 311-005-114 | 114 | 183,6 | 181,46 | 14 | CAD |
| 311-005-120 | 120 | 193,2 | 191,01 | 14 | CAD |
| 311-005-125 | 125 | 201,1 | 198,96 | 14 | CAD |
