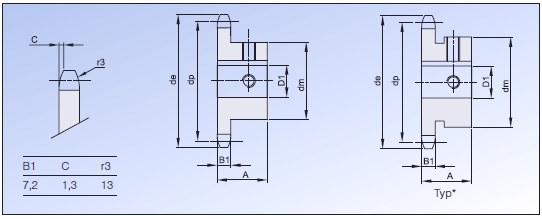

Kettenräder SB
DIN 8187/ ISO 606 Teilung 1/2" x 5/16" 12,7 x 7,75mm Rolle 8,51mm, 08B-1
- Kettenräder mit induktiv gehärteten Zähnen (HRC 50)
Mit Fertigbohrung H7, Rauhtiefe 1,6
Nut nach DIN 6885/1, auf Zahnspitze, Nutbreite H9
Zwei Gewinde, einmal auf Nut, einmal um 90° versetzt
| Artikel | Zähne- zahl Z |
de | dp | dm | D1 (H7) | A | K (H9) | T2 | Gewinde M |
CAD DOWNLOAD |
|---|---|---|---|---|---|---|---|---|---|---|
| 321240010SB15 | 10 | 45,9 | 41,1 | 31,0* | 15 | 25 | 5 | 2,3 | 4 | CAD |
| 321240010SB16 | 10 | 45,9 | 41,1 | 31,0* | 16 | 25 | 5 | 2,3 | 4 | CAD |
| 321240011SB14 | 11 | 49,9 | 45,07 | 29 | 14 | 25 | 5 | 2,3 | 4 | CAD |
| 321240011SB15 | 11 | 49,9 | 45,07 | 31,0* | 15 | 25 | 5 | 2,3 | 4 | CAD |
| 321240011SB16 | 11 | 49,9 | 45,07 | 31,0* | 16 | 25 | 5 | 2,3 | 4 | CAD |
| 321240011SB18 | 11 | 49,9 | 45,07 | 37,0* | 18 | 25 | 6 | 2,8 | 5 | CAD |
| 321240012SB12 | 12 | 53,9 | 49,07 | 33 | 12 | 28 | 4 | 1,8 | 4 | CAD |
| 321240012SB14 | 12 | 53,9 | 49,07 | 33 | 14 | 28 | 5 | 2,3 | 4 | CAD |
| 321240012SB15 | 12 | 53,9 | 49,07 | 33 | 15 | 28 | 5 | 2,3 | 4 | CAD |
| 321240012SB16 | 12 | 53,9 | 49,07 | 33 | 16 | 28 | 5 | 2,3 | 4 | CAD |
| 321240012SB18 | 12 | 53,9 | 49,07 | 33 | 18 | 28 | 5 | 2,8 | 5 | CAD |
| 321240012SB19 | 12 | 53,9 | 49,07 | 33 | 19 | 28 | 6 | 2,8 | 5 | CAD |
| 321240012SB20 | 12 | 53,9 | 49,07 | 33 | 20 | 28 | 6 | 2,8 | 5 | CAD |
| 321240012SB25 | 12 | 53,9 | 49,07 | 42,0* | 25 | 28 | 8 | 3,3 | 6 | CAD |
| 321240013SB12 | 13 | 57,9 | 53,06 | 37 | 12 | 28 | 4 | 1,8 | 4 | CAD |
| 321240013SB14 | 13 | 57,9 | 53,06 | 37 | 14 | 28 | 5 | 2,3 | 4 | CAD |
| 321240013SB15 | 13 | 57,9 | 53,06 | 37 | 15 | 28 | 5 | 2,3 | 4 | CAD |
| 321240013SB16 | 13 | 57,9 | 53,06 | 37 | 16 | 28 | 5 | 2,3 | 4 | CAD |
| 321240013SB18 | 13 | 57,9 | 53,06 | 37 | 18 | 28 | 6 | 2,8 | 5 | CAD |
| 321240013SB19 | 13 | 57,9 | 53,06 | 37 | 19 | 28 | 6 | 2,8 | 5 | CAD |
| 321240013SB20 | 13 | 57,9 | 53,06 | 37 | 20 | 28 | 6 | 2,8 | 5 | CAD |
| 321240013SB22 | 13 | 57,9 | 53,06 | 37 | 22 | 28 | 6 | 2,8 | 5 | CAD |
| 321240013SB24 | 13 | 57,9 | 53,06 | 37 | 24 | 28 | 8 | 3,3 | 6 | CAD |
| 321240013SB25 | 13 | 57,9 | 53,06 | 42,0* | 25 | 28 | 8 | 3,3 | 6 | CAD |
| 321240013SB28 | 13 | 57,9 | 53,06 | 45,0* | 28 | 28 | 8 | 3,3 | 6 | CAD |
| 321240014SB14 | 14 | 61,6 | 57,07 | 41 | 14 | 28 | 5 | 2,3 | 4 | CAD |
| 321240014SB15 | 14 | 61,6 | 57,07 | 41 | 15 | 28 | 5 | 2,3 | 4 | CAD |
| 321240014SB16 | 14 | 61,6 | 57,07 | 41 | 16 | 28 | 5 | 2,3 | 4 | CAD |
| 321240014SB18 | 14 | 61,6 | 57,07 | 41 | 18 | 28 | 6 | 2,8 | 5 | CAD |
| 321240014SB19 | 14 | 61,6 | 57,07 | 41 | 19 | 28 | 6 | 2,8 | 5 | CAD |
| 321240014SB20 | 14 | 61,6 | 57,07 | 41 | 20 | 28 | 6 | 2,8 | 5 | CAD |
| 321240014SB22 | 14 | 61,6 | 57,07 | 41 | 22 | 28 | 6 | 2,8 | 5 | CAD |
| 321240014SB24 | 14 | 61,6 | 57,07 | 41 | 24 | 28 | 8 | 3,3 | 6 | CAD |
| 321240014SB25 | 14 | 61,6 | 57,07 | 41 | 25 | 28 | 8 | 3,3 | 6 | CAD |
| 321240014SB28 | 14 | 61,6 | 57,07 | 48,0* | 28 | 28 | 8 | 3,3 | 6 | CAD |
| 321240015SB14 | 15 | 65,9 | 61,09 | 45 | 14 | 28 | 5 | 2,3 | 4 | CAD |
| 321240015SB15 | 15 | 65,9 | 61,09 | 45 | 15 | 28 | 5 | 2,3 | 4 | CAD |
| 321240015SB16 | 15 | 65,9 | 61,09 | 45 | 16 | 28 | 5 | 2,3 | 4 | CAD |
| 321240015SB18 | 15 | 65,9 | 61,09 | 45 | 18 | 28 | 6 | 2,8 | 5 | CAD |
| 321240015SB19 | 15 | 65,9 | 61,09 | 45 | 19 | 28 | 6 | 2,8 | 5 | CAD |
| 321240015SB20 | 15 | 65,9 | 61,09 | 45 | 20 | 28 | 6 | 2,8 | 5 | CAD |
| 321240015SB22 | 15 | 65,9 | 61,09 | 45 | 22 | 28 | 6 | 2,8 | 5 | CAD |
| 321240015SB24 | 15 | 65,9 | 61,09 | 45 | 24 | 28 | 8 | 3,3 | 6 | CAD |
| 321240015SB25 | 15 | 65,9 | 61,09 | 45 | 25 | 28 | 8 | 3,3 | 6 | CAD |
| 321240015SB28 | 15 | 65,9 | 61,09 | 45 | 28 | 28 | 8 | 3,3 | 6 | CAD |
| 321240015SB30 | 15 | 65,9 | 61,09 | 45 | 30 | 28 | 8 | 3,3 | 6 | CAD |
| 321240016SB15 | 16 | 69,5 | 65,1 | 50 | 15 | 28 | 5 | 2,3 | 4 | CAD |
| 321240016SB16 | 16 | 69,5 | 65,1 | 50 | 16 | 28 | 5 | 2,3 | 4 | CAD |
| 321240016SB18 | 16 | 69,5 | 65,1 | 50 | 18 | 28 | 6 | 2,8 | 5 | CAD |
| 321240016SB19 | 16 | 69,5 | 65,1 | 50 | 19 | 28 | 6 | 2,8 | 5 | CAD |
| 321240016SB20 | 16 | 69,5 | 65,1 | 50 | 20 | 28 | 6 | 2,8 | 5 | CAD |
| 321240016SB22 | 16 | 69,5 | 65,1 | 50 | 22 | 28 | 6 | 2,8 | 5 | CAD |
| 321240016SB24 | 16 | 69,5 | 65,1 | 50 | 24 | 28 | 8 | 3,3 | 6 | CAD |
| 321240016SB25 | 16 | 69,5 | 65,1 | 50 | 25 | 28 | 8 | 3,3 | 6 | CAD |
| 321240016SB28 | 16 | 69,5 | 65,1 | 50 | 28 | 28 | 8 | 3,3 | 6 | CAD |
| 321240016SB30 | 16 | 69,5 | 65,1 | 50 | 30 | 28 | 8 | 3,3 | 6 | CAD |
| 321240017SB15 | 17 | 74 | 69,11 | 52 | 15 | 28 | 5 | 2,3 | 4 | CAD |
| 321240017SB16 | 17 | 74 | 69,11 | 52 | 16 | 28 | 5 | 2,3 | 4 | CAD |
| 321240017SB18 | 17 | 74 | 69,11 | 52 | 18 | 28 | 6 | 2,8 | 5 | CAD |
| 321240017SB19 | 17 | 74 | 69,11 | 52 | 19 | 28 | 6 | 2,8 | 5 | CAD |
| 321240017SB20 | 17 | 74 | 69,11 | 52 | 20 | 28 | 6 | 2,8 | 5 | CAD |
| 321240017SB22 | 17 | 74 | 69,11 | 52 | 22 | 28 | 6 | 2,8 | 5 | CAD |
| 321240017SB24 | 17 | 74 | 69,11 | 52 | 24 | 28 | 8 | 3,3 | 6 | CAD |
| 321240017SB25 | 17 | 74 | 69,11 | 52 | 25 | 28 | 8 | 3,3 | 6 | CAD |
| 321240017SB28 | 17 | 74 | 69,11 | 52 | 28 | 28 | 8 | 3,3 | 6 | CAD |
| 321240017SB30 | 17 | 74 | 69,11 | 52 | 30 | 28 | 8 | 3,3 | 6 | CAD |
| 321240018SB16 | 18 | 77,8 | 73,14 | 56 | 16 | 28 | 5 | 2,3 | 4 | CAD |
| 321240018SB18 | 18 | 77,8 | 73,14 | 56 | 18 | 28 | 6 | 2,8 | 5 | CAD |
| 321240018SB19 | 18 | 77,8 | 73,14 | 56 | 19 | 28 | 6 | 2,8 | 5 | CAD |
| 321240018SB20 | 18 | 77,8 | 73,14 | 56 | 20 | 28 | 6 | 2,8 | 5 | CAD |
| 321240018SB22 | 18 | 77,8 | 73,14 | 56 | 22 | 28 | 6 | 2,8 | 5 | CAD |
| 321240018SB24 | 18 | 77,8 | 73,14 | 56 | 24 | 28 | 8 | 3,3 | 6 | CAD |
| 321240018SB25 | 18 | 77,8 | 73,14 | 56 | 25 | 28 | 8 | 3,3 | 6 | CAD |
| 321240018SB28 | 18 | 77,8 | 73,14 | 56 | 28 | 28 | 8 | 3,3 | 6 | CAD |
| 321240018SB30 | 18 | 77,8 | 73,14 | 56 | 30 | 28 | 8 | 3,3 | 6 | CAD |
| 321240018SB32 | 18 | 77,8 | 73,14 | 56 | 32 | 28 | 10 | 3,3 | 8 | CAD |
| 321240018SB35 | 18 | 77,8 | 73,14 | 56 | 35 | 28 | 10 | 3,3 | 8 | CAD |
| 321240019SB19 | 19 | 82 | 77,16 | 60 | 19 | 28 | 6 | 2,8 | 5 | CAD |
| 321240019SB20 | 19 | 82 | 77,16 | 60 | 20 | 28 | 6 | 2,8 | 5 | CAD |
| 321240019SB22 | 19 | 82 | 77,16 | 60 | 22 | 28 | 6 | 2,8 | 5 | CAD |

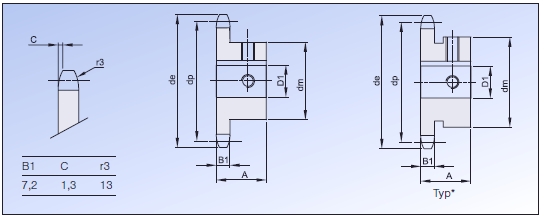

Kettenräder SB
DIN 8187/ ISO 606 Teilung 1/2" x 5/16" 12,7 x 7,75mm Rolle 8,51mm, 08B-1
- Kettenräder mit induktiv gehärteten Zähnen (HRC 50)
Mit Fertigbohrung H7, Rauhtiefe 1,6
Nut nach DIN 6885/1, auf Zahnspitze, Nutbreite H9
Zwei Gewinde, einmal auf Nut, einmal um 90° versetzt
| Artikel | Zähne- zahl Z |
de | dp | dm | D1 (H7) | A | K (H9) | T2 | Gewinde M |
CAD DOWNLOAD |
|---|---|---|---|---|---|---|---|---|---|---|
| 321240019SB24 | 19 | 82 | 77,16 | 60 | 24 | 28 | 8 | 3,3 | 6 | CAD |
| 321240019SB25 | 19 | 82 | 77,16 | 60 | 25 | 28 | 8 | 3,3 | 6 | CAD |
| 321240019SB28 | 19 | 82 | 77,16 | 60 | 28 | 28 | 8 | 3,3 | 6 | CAD |
| 321240019SB30 | 19 | 82 | 77,16 | 60 | 30 | 28 | 8 | 3,3 | 6 | CAD |
| 321240019SB32 | 19 | 82 | 77,16 | 60 | 32 | 28 | 10 | 3,3 | 8 | CAD |
| 321240019SB35 | 19 | 82 | 77,16 | 60 | 35 | 28 | 10 | 3,3 | 8 | CAD |
| 321240020SB19 | 20 | 85,8 | 81,19 | 64 | 19 | 28 | 6 | 2,8 | 5 | CAD |
| 321240020SB20 | 20 | 85,8 | 81,19 | 64 | 20 | 28 | 6 | 2,8 | 5 | CAD |
| 321240020SB22 | 20 | 85,8 | 81,19 | 64 | 22 | 28 | 6 | 2,8 | 5 | CAD |
| 321240020SB24 | 20 | 85,8 | 81,19 | 64 | 24 | 28 | 8 | 3,3 | 6 | CAD |
| 321240020SB25 | 20 | 85,8 | 81,19 | 64 | 25 | 28 | 8 | 3,3 | 6 | CAD |
| 321240020SB28 | 20 | 85,8 | 81,19 | 64 | 28 | 28 | 8 | 3,3 | 6 | CAD |
| 321240020SB30 | 20 | 85,8 | 81,19 | 64 | 30 | 28 | 8 | 3,3 | 6 | CAD |
| 321240020SB32 | 20 | 85,8 | 81,19 | 64 | 32 | 28 | 10 | 3,3 | 8 | CAD |
| 321240020SB35 | 20 | 85,8 | 81,19 | 64 | 35 | 28 | 10 | 3,3 | 8 | CAD |
| 321240021SB19 | 21 | 90,1 | 85,22 | 68 | 19 | 28 | 6 | 2,8 | 5 | CAD |
| 321240021SB20 | 21 | 90,1 | 85,22 | 68 | 20 | 28 | 6 | 2,8 | 5 | CAD |
| 321240021SB22 | 21 | 90,1 | 85,22 | 68 | 22 | 28 | 6 | 2,8 | 5 | CAD |
| 321240021SB24 | 21 | 90,1 | 85,22 | 68 | 24 | 28 | 8 | 3,3 | 6 | CAD |
| 321240021SB25 | 21 | 90,1 | 85,22 | 68 | 25 | 28 | 8 | 3,3 | 6 | CAD |
| 321240021SB28 | 21 | 90,1 | 85,22 | 68 | 28 | 28 | 8 | 3,3 | 6 | CAD |
| 321240021SB30 | 21 | 90,1 | 85,22 | 68 | 30 | 28 | 8 | 3,3 | 6 | CAD |
| 321240021SB32 | 21 | 90,1 | 85,22 | 68 | 32 | 28 | 10 | 3,3 | 8 | CAD |
| 321240021SB35 | 21 | 90,1 | 85,22 | 68 | 35 | 28 | 10 | 3,3 | 8 | CAD |
| 321240022SB20 | 22 | 94,1 | 89,24 | 65 | 20 | 28 | 6 | 2,8 | 5 | CAD |
| 321240022SB25 | 22 | 94,1 | 89,24 | 70 | 25 | 28 | 8 | 3,3 | 6 | CAD |
| 321240022SB30 | 22 | 94,1 | 89,24 | 70 | 30 | 28 | 8 | 3,3 | 6 | CAD |
| 321240022SB35 | 22 | 94,1 | 89,24 | 70 | 35 | 28 | 10 | 3,3 | 8 | CAD |
| 321240023SB20 | 23 | 98,1 | 93,27 | 70 | 20 | 28 | 6 | 2,8 | 5 | CAD |
| 321240023SB22 | 23 | 98,1 | 93,27 | 70 | 22 | 28 | 6 | 2,8 | 5 | CAD |
| 321240023SB24 | 23 | 98,1 | 93,27 | 70 | 24 | 28 | 8 | 3,3 | 6 | CAD |
| 321240023SB25 | 23 | 98,1 | 93,27 | 70 | 25 | 28 | 8 | 3,3 | 6 | CAD |
| 321240023SB28 | 23 | 98,1 | 93,27 | 70 | 28 | 28 | 8 | 3,3 | 6 | CAD |
| 321240023SB30 | 23 | 98,1 | 93,27 | 70 | 30 | 28 | 8 | 3,3 | 6 | CAD |
| 321240023SB32 | 23 | 98,1 | 93,27 | 70 | 32 | 28 | 10 | 3,3 | 8 | CAD |
| 321240023SB35 | 23 | 98,1 | 93,27 | 70 | 35 | 28 | 10 | 3,3 | 8 | CAD |
| 321240023SB38 | 23 | 98,1 | 93,27 | 70 | 38 | 28 | 10 | 3,3 | 8 | CAD |
| 321240024SB20 | 24 | 102,1 | 97,29 | 70 | 20 | 28 | 6 | 2,8 | 5 | CAD |
| 321240024SB22 | 24 | 102,1 | 97,29 | 70 | 22 | 28 | 6 | 2,8 | 5 | CAD |
| 321240024SB24 | 24 | 102,1 | 97,29 | 70 | 24 | 28 | 8 | 3,3 | 6 | CAD |
| 321240024SB25 | 24 | 102,1 | 97,29 | 70 | 25 | 28 | 8 | 3,3 | 6 | CAD |
| 321240024SB28 | 24 | 102,1 | 97,29 | 70 | 28 | 28 | 8 | 3,3 | 6 | CAD |
| 321240024SB30 | 24 | 102,1 | 97,29 | 70 | 30 | 28 | 8 | 3,3 | 6 | CAD |
| 321240024SB32 | 24 | 102,1 | 97,29 | 70 | 32 | 28 | 10 | 3,3 | 8 | CAD |
| 321240024SB35 | 24 | 102,1 | 97,29 | 70 | 35 | 28 | 10 | 3,3 | 8 | CAD |
| 321240024SB38 | 24 | 102,1 | 97,29 | 70 | 38 | 28 | 10 | 3,3 | 8 | CAD |
| 321240025SB20 | 25 | 105,8 | 101,33 | 70 | 20 | 28 | 6 | 2,8 | 5 | CAD |
| 321240025SB22 | 25 | 105,8 | 101,33 | 70 | 22 | 28 | 6 | 2,8 | 5 | CAD |
| 321240025SB24 | 25 | 105,8 | 101,33 | 70 | 24 | 28 | 8 | 3,3 | 6 | CAD |
| 321240025SB25 | 25 | 105,8 | 101,33 | 70 | 25 | 28 | 8 | 3,3 | 6 | CAD |
| 321240025SB28 | 25 | 105,8 | 101,33 | 70 | 28 | 28 | 8 | 3,3 | 6 | CAD |
| 321240025SB30 | 25 | 105,8 | 101,33 | 70 | 30 | 28 | 8 | 3,3 | 6 | CAD |
| 321240025SB32 | 25 | 105,8 | 101,33 | 70 | 32 | 28 | 10 | 3,3 | 8 | CAD |
| 321240025SB35 | 25 | 105,8 | 101,33 | 70 | 35 | 28 | 10 | 3,3 | 8 | CAD |
| 321240025SB38 | 25 | 105,8 | 101,33 | 70 | 38 | 28 | 10 | 3,3 | 8 | CAD |
| 321240027SB22 | 27 | 114 | 109,4 | 70 | 22 | 30 | 6 | 2,8 | 5 | CAD |
| 321240027SB25 | 27 | 114 | 109,4 | 70 | 25 | 30 | 8 | 3,3 | 6 | CAD |
| 321240027SB28 | 27 | 114 | 109,4 | 70 | 28 | 30 | 8 | 3,3 | 6 | CAD |
| 321240027SB30 | 27 | 114 | 109,4 | 70 | 30 | 30 | 8 | 3,3 | 6 | CAD |
| 321240027SB32 | 27 | 114 | 109,4 | 70 | 32 | 30 | 10 | 3,3 | 8 | CAD |
| 321240027SB35 | 27 | 114 | 109,4 | 70 | 35 | 30 | 10 | 3,3 | 8 | CAD |
| 321240027SB38 | 27 | 114 | 109,4 | 70 | 38 | 30 | 10 | 3,3 | 8 | CAD |
| 321240030SB25 | 30 | 126,3 | 121,5 | 80 | 25 | 30 | 8 | 3,3 | 6 | CAD |
| 321240030SB28 | 30 | 126,3 | 121,5 | 80 | 28 | 30 | 8 | 3,3 | 6 | CAD |
| 321240030SB30 | 30 | 126,3 | 121,5 | 80 | 30 | 30 | 8 | 3,3 | 6 | CAD |
| 321240030SB32 | 30 | 126,3 | 121,5 | 80 | 32 | 30 | 10 | 3,3 | 8 | CAD |
| 321240030SB35 | 30 | 126,3 | 121,5 | 80 | 35 | 30 | 10 | 3,3 | 8 | CAD |
| 321240030SB38 | 30 | 126,3 | 121,5 | 80 | 38 | 30 | 10 | 3,3 | 8 | CAD |
