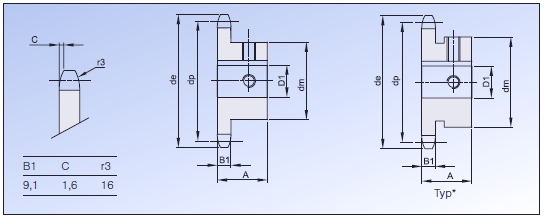

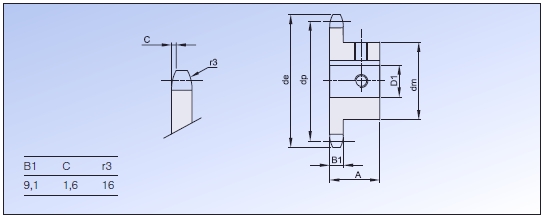

Kettenräder SB

DIN 8187/ ISO 606 Teilung 5/8" x 3/8" 15,875 x 9,65mm Rolle 10,16 mm,10B-1

^{Kettenräder mit induktiv gehärteten Zähnen (HRC 50)}
^{Mit Fertigbohrung H7, Rauhtiefe 1,6}
^{Nut nach DIN 6885/1, auf Zahnspitze, Nutbreite H9}
^{Zwei Gewinde, einmal auf Nut, einmal um 90° versetzt}

Artikel	Zähne- zahl Z	de	dp	dm	D1 (H7)	A	K (H9)	T2	Gewinde M	CAD DOWNLOAD
321310010SB18	10	58,3	51,37	35	18	25	6	2,8	5	CAD
321310010SB19	10	58,3	51,37	35	19	25	6	2,8	5	CAD
321310010SB20	10	58,3	51,37	35	20	25	6	2,8	5	CAD
321310011SB20	11	63,2	56,34	37	20	30	6	2,8	5	CAD
321310011SB25	11	63,2	56,34	47,0*	25	30	8	3,3	6	CAD
321310012SB16	12	68,2	61,34	42	16	30	5	2,3	4	CAD
321310012SB19	12	68,2	61,34	42	19	30	6	2,8	5	CAD
321310012SB20	12	68,2	61,34	42	20	30	6	2,8	5	CAD
321310012SB22	12	68,2	61,34	42	22	30	6	2,8	5	CAD
321310012SB24	12	68,2	61,34	42	24	30	8	3,3	6	CAD
321310012SB25	12	68,2	61,34	42	25	30	8	3,3	6	CAD
321310012SB28	12	68,2	61,34	51,0*	28	30	8	3,3	6	CAD
321310012SB30	12	68,2	61,34	51,0*	30	30	8	3,3	6	CAD
321310013SB16	13	73,2	66,32	47	16	30	5	2,3	4	CAD
321310013SB19	13	73,2	66,32	47	19	30	6	2,8	5	CAD
321310013SB20	13	73,2	66,32	47	20	30	6	2,8	5	CAD
321310013SB22	13	73,2	66,32	47	22	30	6	2,8	5	CAD
321310013SB24	13	73,2	66,32	47	24	30	8	3,3	6	CAD
321310013SB25	13	73,2	66,32	47	25	30	8	3,3	6	CAD
321310013SB28	13	73,2	66,32	47	28	30	8	3,3	6	CAD
321310013SB30	13	73,2	66,32	47	30	30	8	3,3	6	CAD
321310014SB16	14	78,2	71,34	52	16	30	5	2,3	4	CAD
321310014SB19	14	78,2	71,34	52	19	30	6	2,8	5	CAD
321310014SB20	14	78,2	71,34	52	20	30	6	2,8	5	CAD
321310014SB22	14	78,2	71,34	52	22	30	6	2,8	5	CAD
321310014SB24	14	78,2	71,34	52	24	30	8	3,3	6	CAD
321310014SB25	14	78,2	71,34	52	25	30	8	3,3	6	CAD
321310014SB28	14	78,2	71,34	52	28	30	8	3,3	6	CAD
321310014SB30	14	78,2	71,34	52	30	30	8	3,3	6	CAD
321310015SB19	15	83,2	76,36	57	19	30	6	2,8	5	CAD
321310015SB20	15	83,2	76,36	57	20	30	6	2,8	5	CAD
321310015SB22	15	83,2	76,36	57	22	30	6	2,8	5	CAD
321310015SB24	15	83,2	76,36	57	24	30	8	3,3	6	CAD
321310015SB25	15	83,2	76,36	57	25	30	8	3,3	6	CAD
321310015SB28	15	83,2	76,36	57	28	30	8	3,3	6	CAD
321310015SB30	15	83,2	76,36	57	30	30	8	3,3	6	CAD
321310015SB32	15	83,2	76,36	57	32	30	10	3,3	8	CAD
321310015SB35	15	83,2	76,36	57	35	30	10	3,3	8	CAD
321310016SB20	16	88	81,37	60	20	30	6	2,8	5	CAD
321310016SB22	16	88	81,37	60	22	30	6	2,8	5	CAD
321310016SB24	16	88	81,37	60	24	30	8	3,3	6	CAD
321310016SB25	16	88	81,37	60	25	30	8	3,3	6	CAD
321310016SB28	16	88	81,37	60	28	30	8	3,3	6	CAD
321310016SB30	16	88	81,37	60	30	30	8	3,3	6	CAD
321310016SB32	16	88	81,37	60	32	30	10	3,3	8	CAD
321310016SB35	16	88	81,37	60	35	30	10	3,3	8	CAD
321310017SB20	17	93,2	86,39	60	20	30	6	2,8	5	CAD
321310017SB22	17	93,2	86,39	60	22	30	6	2,8	5	CAD
321310017SB24	17	93,2	86,39	60	24	30	8	3,3	6	CAD
321310017SB25	17	93,2	86,39	60	25	30	8	3,3	6	CAD
321310017SB28	17	93,2	86,39	60	28	30	8	3,3	6	CAD
321310017SB30	17	93,2	86,39	60	30	30	8	3,3	6	CAD
321310017SB32	17	93,2	86,39	60	32	30	10	3,3	8	CAD
321310017SB35	17	93,2	86,39	60	35	30	10	3,3	8	CAD
321310018SB20	18	98,3	91,42	70	20	30	6	2,8	5	CAD
321310018SB22	18	98,3	91,42	70	22	30	6	2,8	5	CAD
321310018SB24	18	98,3	91,42	70	24	30	8	3,3	6	CAD
321310018SB25	18	98,3	91,42	70	25	30	8	3,3	6	CAD
321310018SB28	18	98,3	91,42	70	28	30	8	3,3	6	CAD
321310018SB30	18	98,3	91,42	70	30	30	8	3,3	6	CAD
321310018SB32	18	98,3	91,42	70	32	30	10	3,3	8	CAD
321310018SB35	18	98,3	91,42	70	35	30	10	3,3	8	CAD
321310018SB38	18	98,3	91,42	70	38	30	10	3,3	8	CAD
321310018SB40	18	98,3	91,42	70	40	30	12	3,3	10	CAD
321310019SB20	19	103,3	96,45	70	20	30	6	2,8	5	CAD
321310019SB22	19	103,3	96,45	70	22	30	6	2,8	5	CAD
321310019SB24	19	103,3	96,45	70	24	30	8	3,3	6	CAD
321310019SB25	19	103,3	96,45	70	25	30	8	3,3	6	CAD
321310019SB28	19	103,3	96,45	70	28	30	8	3,3	6	CAD
321310019SB30	19	103,3	96,45	70	30	30	8	3,3	6	CAD
321310019SB32	19	103,3	96,45	70	32	30	10	3,3	8	CAD
321310019SB35	19	103,3	96,45	70	35	30	10	3,3	8	CAD
321310019SB38	19	103,3	96,45	70	38	30	10	3,3	8	CAD
321310019SB40	19	103,3	96,45	70	40	30	12	3,3	10	CAD
321310020SB20	20	108,4	101,49	75	20	30	6	2,8	5	CAD
321310020SB22	20	108,4	101,49	75	22	30	6	2,8	5	CAD
321310020SB24	20	108,4	101,49	75	24	30	8	3,3	6	CAD
321310020SB25	20	108,4	101,49	75	25	30	8	3,3	6	CAD
321310020SB28	20	108,4	101,49	75	28	30	8	3,3	6	CAD
321310020SB30	20	108,4	101,49	75	30	30	8	3,3	6	CAD

Kettenräder SB

DIN 8187/ ISO 606 Teilung 5/8" x 3/8" 15,875 x 9,65mm Rolle 10,16 mm,10B-1

^{Kettenräder mit induktiv gehärteten Zähnen (HRC 50)}
^{Mit Fertigbohrung H7, Rauhtiefe 1,6}
^{Nut nach DIN 6885/1, auf Zahnspitze, Nutbreite H9}
^{Zwei Gewinde, einmal auf Nut, einmal um 90° versetzt}

Artikel	Zähne- zahl Z	de	dp	dm	D1 (H7)	A	K (H9)	T2	Gewinde M	CAD DOWNLOAD
321310020SB32	20	108,4	101,49	75	32	30	10	3,3	8	CAD
321310020SB35	20	108,4	101,49	75	35	30	10	3,3	8	CAD
321310020SB38	20	108,4	101,49	75	38	30	10	3,3	8	CAD
321310020SB40	20	108,4	101,49	75	40	30	12	3,3	10	CAD
321310021SB20	21	113,4	106,52	75	20	30	6	2,8	5	CAD
321310021SB22	21	113,4	106,52	75	22	30	6	2,8	5	CAD
321310021SB24	21	113,4	106,52	75	24	30	8	3,3	6	CAD
321310021SB25	21	113,4	106,52	75	25	30	8	3,3	6	CAD
321310021SB28	21	113,4	106,52	75	28	30	8	3,3	6	CAD
321310021SB30	21	113,4	106,52	75	30	30	8	3,3	6	CAD
321310021SB32	21	113,4	106,52	75	32	30	10	3,3	8	CAD
321310021SB35	21	113,4	106,52	75	35	30	10	3,3	8	CAD
321310021SB38	21	113,4	106,52	75	38	30	10	3,3	8	CAD
321310021SB40	21	113,4	106,52	75	40	30	12	3,3	10	CAD
321310022SB20	22	118,4	111,55	65	20	30	6	2,8	5	CAD
321310022SB25	22	118,4	111,55	70	25	30	8	3,3	6	CAD
321310022SB30	22	118,4	111,55	80	30	30	8	3,3	6	CAD
321310022SB35	22	118,4	111,55	80	35	30	10	3,3	8	CAD
321310022SB40	22	118,4	111,55	80	40	30	12	3,3	10	CAD
321310023SB20	23	123,4	116,58	80	20	30	6	2,8	5	CAD
321310023SB22	23	123,4	116,58	80	22	30	6	2,8	5	CAD
321310023SB24	23	123,4	116,58	80	24	30	8	3,3	6	CAD
321310023SB25	23	123,4	116,58	80	25	30	8	3,3	6	CAD
321310023SB28	23	123,4	116,58	80	28	30	8	3,3	6	CAD
321310023SB30	23	123,4	116,58	80	30	30	8	3,3	6	CAD
321310023SB32	23	123,4	116,58	80	32	30	10	3,3	8	CAD
321310023SB35	23	123,4	116,58	80	35	30	10	3,3	8	CAD
321310023SB38	23	123,4	116,58	80	38	30	10	3,3	8	CAD
321310023SB40	23	123,4	116,58	80	40	30	12	3,3	10	CAD
321310023SB42	23	123,4	116,58	80	42	30	12	3,3	10	CAD
321310024SB20	24	128,5	121,62	80	20	30	6	2,8	5	CAD
321310024SB22	24	128,5	121,62	80	22	30	6	2,8	5	CAD
321310024SB24	24	128,5	121,62	80	24	30	8	3,3	6	CAD
321310024SB25	24	128,5	121,62	80	25	30	8	3,3	6	CAD
321310024SB28	24	128,5	121,62	80	28	30	8	3,3	6	CAD
321310024SB30	24	128,5	121,62	80	30	30	8	3,3	6	CAD
321310024SB32	24	128,5	121,62	80	32	30	10	3,3	8	CAD
321310024SB35	24	128,5	121,62	80	35	30	10	3,3	8	CAD
321310024SB38	24	128,5	121,62	80	38	30	10	3,3	8	CAD
321310024SB40	24	128,5	121,62	80	40	30	12	3,3	10	CAD
321310024SB42	24	128,5	121,62	80	42	30	12	3,3	10	CAD
321310025SB22	25	133,5	126,66	80	22	30	6	2,8	5	CAD
321310025SB24	25	133,5	126,66	80	24	30	8	3,3	6	CAD
321310025SB25	25	133,5	126,66	80	25	30	8	3,3	6	CAD
321310025SB28	25	133,5	126,66	80	28	30	8	3,3	6	CAD
321310025SB30	25	133,5	126,66	80	30	30	8	3,3	6	CAD
321310025SB32	25	133,5	126,66	80	32	30	10	3,3	8	CAD
321310025SB35	25	133,5	126,66	80	35	30	10	3,3	8	CAD
321310025SB38	25	133,5	126,66	80	38	30	10	3,3	8	CAD
321310025SB40	25	133,5	126,66	80	40	30	12	3,3	10	CAD
321310025SB42	25	133,5	126,66	80	42	30	12	3,3	10	CAD
