Zahnriemenscheiben (metrische AT-Teilung)

Zahnriemenscheiben (metrische AT-Teilung)

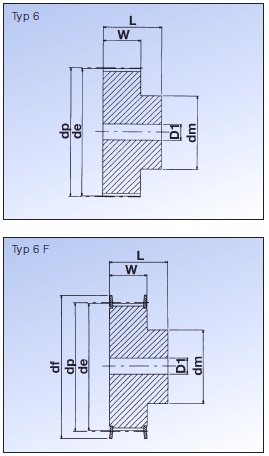

Artikel	Zähne- zahl	Typ	Werk- stoff	de	dp	dm	Di	df	W	L	D1	CAD DOWNLOAD
AT 5 für Zahnriemenbreite = 10 mm
21AT5/12-2	12	6F	Al	17,85	19,1	11	-	23	15	21	-	CAD
21AT5/14-2	14	6F	Al	21,05	22,29	13	-	25	15	21	-	CAD
21AT5/15-2	15	6F	Al	22,65	23,88	16	-	28	15	21	6	CAD
21AT5/16-2	16	6F	Al	24,2	25,47	18	-	32	15	21	6	CAD
21AT5/18-2	18	6F	Al	27,4	28,65	20	-	32	15	21	6	CAD
21AT5/19-2	19	6F	Al	29	30,25	22	-	36	15	21	6	CAD
21AT5/20-2	20	6F	Al	30,6	31,83	23	-	36	15	21	6	CAD
21AT5/22-2	22	6F	Al	33,85	35,02	24	-	38	15	21	6	CAD
21AT5/24-2	24	6F	Al	37	38,21	26	-	42	15	21	6	CAD
21AT5/25-2	25	6F	Al	38,6	39,8	26	-	44	15	21	6	CAD
21AT5/26-2	26	6F	Al	40,2	41,39	26	-	44	15	21	6	CAD
21AT5/27-2	27	6F	Al	41,8	42,98	30	-	48	15	21	8	CAD
21AT5/28-2	28	6F	Al	43,35	44,58	32	-	48	15	21	8	CAD
21AT5/30-2	30	6F	Al	46,55	47,76	34	-	51	15	21	8	CAD
21AT5/32-2	32	6F	Al	49,7	50,94	38	-	54	15	21	8	CAD
21AT5/36-2	36	6F	Al	56,05	57,31	38	-	64	15	21	8	CAD
21AT5/40-2	40	6F	Al	62,45	63,66	40	-	66,5	15	21	8	CAD
21AT5/42-2	42	6F	Al	65,6	66,86	40	-	70	15	21	8	CAD
21AT5/44-0	44	6	Al	68,8	70,05	45	-	-	15	21	8	CAD
21AT5/48-0	48	6	Al	75,15	76,42	50	-	-	15	21	8	CAD
21AT5/60-0	60	6	Al	94,25	95,52	65	-	-	15	21	8	CAD
für Zahnriemenbreite = 16 mm
27AT5/12-2	12	6F	Al	17,85	19,1	11	-	23	21	27	-	CAD
27AT5/14-2	14	6F	Al	21,05	22,29	13	-	25	21	27	-	CAD
27AT5/15-2	15	6F	Al	22,65	23,88	16	-	28	21	27	6	CAD
27AT5/16-2	16	6F	Al	24,2	25,47	18	-	32	21	27	6	CAD
27AT5/18-2	18	6F	Al	27,4	28,65	20	-	32	21	27	6	CAD
27AT5/19-2	19	6F	Al	29	30,25	22	-	36	21	27	6	CAD
27AT5/20-2	20	6F	Al	30,6	31,83	23	-	36	21	27	6	CAD
27AT5/22-2	22	6F	Al	33,85	35,02	24	-	38	21	27	6	CAD
27AT5/24-2	24	6F	Al	37	38,21	26	-	42	21	27	6	CAD
27AT5/25-2	25	6F	Al	38,6	39,8	26	-	44	21	27	6	CAD
27AT5/26-2	26	6F	Al	40,2	41,39	26	-	44	21	27	6	CAD
27AT5/27-2	27	6F	Al	41,8	42,98	30	-	48	21	27	8	CAD
27AT5/28-2	28	6F	Al	43,35	44,58	32	-	48	21	27	8	CAD
27AT5/30-2	30	6F	Al	46,55	47,76	34	-	51	21	27	8	CAD
27AT5/32-2	32	6F	Al	49,7	50,94	38	-	54	21	27	8	CAD
27AT5/36-2	36	6F	Al	56,05	57,31	38	-	64	21	27	8	CAD
27AT5/40-2	40	6F	Al	62,45	63,66	40	-	66,5	21	27	8	CAD
27AT5/42-2	42	6F	Al	65,6	66,86	40	-	70	21	27	8	CAD
27AT5/44-0	44	6	Al	68,8	70,05	45	-	-	21	27	8	CAD
27AT5/48-0	48	6	Al	75,15	76,42	50	-	-	21	27	8	CAD
27AT5/60-0	60	6	Al	94,25	95,52	65	-	-	21	27	8	CAD
für Zahnriemenbreite = 25 mm
36AT5/12-2	12	6F	Al	17,85	19,1	11	-	23	30	36	-	CAD
36AT5/14-2	14	6F	Al	21,05	22,29	13	-	25	30	36	-	CAD
36AT5/15-2	15	6F	Al	22,65	23,88	16	-	28	30	36	6	CAD
36AT5/16-2	16	6F	Al	24,2	25,47	18	-	32	30	36	6	CAD
36AT5/18-2	18	6F	Al	27,4	28,65	20	-	32	30	36	6	CAD
36AT5/19-2	19	6F	Al	29	30,25	22	-	36	30	36	6	CAD
36AT5/20-2	20	6F	Al	30,6	31,83	23	-	36	30	36	6	CAD
36AT5/22-2	22	6F	Al	33,85	35,02	24	-	38	30	36	6	CAD
36AT5/24-2	24	6F	Al	37	38,21	26	-	42	30	36	6	CAD
36AT5/25-2	25	6F	Al	38,6	39,8	26	-	44	30	36	6	CAD
36AT5/26-2	26	6F	Al	40,2	41,39	26	-	44	30	36	6	CAD
36AT5/27-2	27	6F	Al	41,8	42,98	30	-	48	30	36	8	CAD
36AT5/28-2	28	6F	Al	43,35	44,58	32	-	48	30	36	8	CAD
36AT5/30-2	30	6F	Al	46,55	47,76	34	-	51	30	36	8	CAD
36AT5/32-2	32	6F	Al	49,7	50,94	38	-	54	30	36	8	CAD
36AT5/36-2	36	6F	Al	56,05	57,31	38	-	64	30	36	8	CAD
36AT5/40-2	40	6F	Al	62,45	63,66	40	-	66,5	30	36	8	CAD
36AT5/42-2	42	6F	Al	65,6	66,86	40	-	70	30	36	8	CAD
36AT5/44-0	44	6	Al	68,8	70,05	45	-	-	30	36	8	CAD
36AT5/48-0	48	6	Al	75,15	76,42	50	-	-	30	36	8	CAD
36AT5/60-0	60	6	Al	94,25	95,52	65	-	-	30	36	8	CAD

AT 10 ( Teilung = 10 mm ) für Zahnriemenbreite = 16 mm

Artikel	Zähne- zahl	Typ	Werk- stoff	de	dp	dm	Di	df	W	L	D1	CAD DOWNLOAD
31AT10/15-2	15	6F	Al	45,9	47,75	32	-	51	21	31	8	CAD
31AT10/16-2	16	6F	Al	49,05	50,93	35	-	54	21	31	8	CAD
31AT10/18-2	18	6F	Al	55,45	57,29	40	-	60	21	31	8	CAD
31AT10/19-2	19	6F	Al	58,6	60,48	44	-	66,5	21	31	8	CAD
31AT10/20-2	20	6F	Al	61,8	63,66	46	-	66,5	21	31	8	CAD
31AT10/22-2	22	6F	Al	68,15	70,03	52	-	75	21	31	8	CAD
31AT10/24-2	24	6F	Al	74,55	76,39	58	-	83	21	31	8	CAD
31AT10/25-2	25	6F	Al	77,7	79,58	60	-	83	21	31	8	CAD
31AT10/26-2	26	6F	Al	80,9	82,76	60	-	87	21	31	8	CAD
31AT10/27-2	27	6F	Al	84,1	85,95	60	-	91	21	31	8	CAD
31AT10/28-2	28	6F	Al	87,25	89,12	60	-	93	21	31	8	CAD
31AT10/30-2	30	6F	Al	93,65	95,49	60	-	102	21	31	8	CAD
31AT10/32-2	32	6F	Al	100	101,86	65	-	106	21	31	10	CAD
31AT10/31-2	36	6F	Al	112,75	114,59	70	-	119	21	31	10	CAD
31AT10/40-2	40	6F	Al	125,45	127,32	80	-	131	21	31	10	CAD
31AT10/44-0	44	6	Al	138,2	140,05	88	-	-	21	31	10	CAD
31AT10/48-0	48	6	Al	150,95	152,78	95	-	-	21	31	16	CAD
31AT10/60-0	60	6	Al	189,1	190,98	110	-	-	21	31	16	CAD
für Zahnriemenbreite = 25 mm
40AT10/15-2	15	6F	Al	45,9	47,75	32	-	51	30	40	8	CAD
40AT10/16-2	16	6F	Al	49,05	50,93	35	-	54	30	40	8	CAD
40AT10/18-2	18	6F	Al	55,45	57,29	40	-	60	30	40	8	CAD
40AT10/19-2	19	6F	Al	58,6	60,48	44	-	66,5	30	40	8	CAD
40AT10/20-2	20	6F	Al	61,8	63,66	46	-	66,5	30	40	8	CAD
40AT10/22-2	22	6F	Al	68,15	70,03	52	-	75	30	40	8	CAD
40AT10/24-2	24	6F	Al	74,55	76,39	58	-	83	30	40	8	CAD
40AT10/25-2	25	6F	Al	77,7	79,58	60	-	83	30	40	8	CAD
40AT10/26-2	26	6F	Al	80,9	82,76	60	-	87	30	40	8	CAD
40AT10/27-2	27	6F	Al	84,1	85,95	60	-	91	30	40	8	CAD
40AT10/28-2	28	6F	Al	87,25	89,12	60	-	93	30	40	8	CAD
40AT10/30-2	30	6F	Al	93,65	95,49	60	-	102	30	40	8	CAD
40AT10/32-2	32	6F	Al	100	101,86	65	-	106	30	40	10	CAD
40AT10/36-2	36	6F	Al	112,75	114,59	70	-	119	30	40	10	CAD
40AT10/40-2	40	6F	Al	125,45	127,32	80	-	131	30	40	10	CAD
40AT10/44-0	44	6	Al	138,2	140,05	88	-	-	30	40	10	CAD
40AT10/48-0	48	6	Al	150,95	152,78	95	-	-	30	40	16	CAD
40AT10/60-0	60	6	Al	189,1	190,98	110	-	-	30	40	16	CAD
für Zahnriemenbreite = 32mm
47AT10/18-2	18	6F	Al	55,45	57,29	40	-	60	37	47	10	CAD
47AT10/19-2	19	6F	Al	58,6	60,48	44	-	66,5	37	47	10	CAD
47AT10/20-2	20	6F	Al	61,8	63,66	46	-	66,5	37	47	12	CAD
47AT10/22-2	22	6F	Al	68,15	70,03	52	-	75	37	47	12	CAD
47AT10/24-2	24	6F	Al	74,55	76,39	58	-	83	37	47	12	CAD
47AT10/25-2	25	6F	Al	77,7	79,58	60	-	83	37	47	12	CAD
47AT10/26-2	26	6F	Al	80,9	82,76	60	-	87	37	47	12	CAD
47AT10/27-2	27	6F	Al	84,1	85,95	60	-	91	37	47	12	CAD
47AT10/28-2	28	6F	Al	87,25	89,12	60	-	93	37	47	12	CAD
47AT10/30-2	30	6F	Al	93,65	95,49	60	-	102	37	47	12	CAD
47AT10/32-2	32	6F	Al	100	101,86	65	-	106	37	47	12	CAD
47AT10/36-2	36	6F	Al	112,75	114,59	70	-	119	37	47	16	CAD
47AT10/40-2	40	6F	Al	125,45	127,32	80	-	131	37	47	16	CAD
47AT10/44-0	44	6	Al	138,2	140,05	88	-	-	37	47	16	CAD
47AT10/48-0	48	6	Al	150,95	152,78	95	-	-	37	47	16	CAD
47AT10/60-0	60	6	Al	189,1	190,98	110	-	-	37	47	16	CAD
für Zahnriemenbreite = 50mm
66AT10/18-2	18	6F	Al	55,45	57,29	40	-	60	56	66	10	CAD
66AT10/19-2	19	6F	Al	58,6	60,48	44	-	66,5	56	66	10	CAD
66AT10/20-2	20	6F	Al	61,8	63,66	46	-	66,5	56	66	12	CAD
66AT10/22-2	22	6F	Al	68,15	70,03	52	-	75	56	66	12	CAD
66AT10/24-2	24	6F	Al	74,55	76,39	58	-	83	56	66	12	CAD
66AT10/25-2	25	6F	Al	77,7	79,58	60	-	83	56	66	12	CAD
66AT10/26-2	26	6F	Al	80,9	82,76	60	-	87	56	66	12	CAD
66AT10/27-2	27	6F	Al	84,1	85,95	60	-	91	56	66	12	CAD
66AT10/28-2	28	6F	Al	87,25	89,12	60	-	93	56	66	12	CAD
66AT10/30-2	30	6F	Al	93,65	95,49	60	-	102	56	66	12	CAD
66AT10/32-2	32	6F	Al	100	101,86	65	-	106	56	66	12	CAD
66AT10/36-2	36	6F	Al	112,75	114,59	70	-	119	56	66	16	CAD
66AT10/40-2	40	6F	Al	125,45	127,32	80	-	131	56	66	16	CAD
66AT10/44-0	44	6	Al	138,2	140,05	88	-	-	56	66	16	CAD
66AT10/48-0	48	6	Al	150,95	152,78	95	-	-	56	66	16	CAD
66AT10/60-0	60	6	Al	189,1	190,98	110	-	-	56	66	16	CAD

Zahnriemenscheiben (metrische AT-Teilung)

Zahnriemenscheiben (metrische AT-Teilung)

AT 10 ( Teilung = 10 mm ) für Zahnriemenbreite = 16 mm
