Rollenketten Sonderausführung

Langglieder-Rollenketten

Technischer Teil Rollenketten

Transport- und Förderketten

Scharnierbandketten

Rundgliederketten

Werkzeug Rollenketten

Ketten-und Riemenführungen

Kunststoffplatten und Zuschnitte

Stahl-C-Profile

ROSTA-Spannelemente

Roll-Ring-Kettenspanner

Kettenspannräder

Zahnstangen, Stirnräder, Kegelräder

natürliche Größen

Stirnräder Stahl

Stirnräder Kunststoff

Kegelräder Typ A Übersetzung 1:1, 1:2

Kegelräder Typ A Übersetzung 1:3, 1:4

Kegelräder Typ B Übersetzung 1:1 - 1:1,5 - 1:2

Kegelräder Typ B Übersetzung 1:2,5 - 1:3 - 1:3,5 - 1:4

Zahnriemenscheiben

Zahnriemenwellen für Zahnriemen HDT, T, AT

Spannplatten für Zahnriemen HDT, T, AT

Trapezgewindespindeln und -muttern

Keilwellen / Klemmring

Wellenkupplungen

Schalenkupplungen

Kegelräder Übersetzung 1:2,5

Artikel	Modul	Z	De	Dp	A	F	Dn	D1	dm	L	S	Lm	CAD DOWNLOAD
420-010-2516B	1	16	18,6	16	14,4	6,5	13,3	4	28	-	-	7,4	CAD
420-010-2540B	1	40	40,4	40	14,8	6,5	25,3	8	20	13	1,8	9	CAD
420-015-2516B	1,5	16	27,9	24	24,2	11,5	20,3	8	43	-	-	12,3	CAD
420-015-2540B	1,5	40	60,7	60	27,8	11,5	40,3	14	35	25,5	2,3	18	CAD
420-020-2516B	2	16	37,2	32	29,6	15	25,3	8	55	-	-	13,7	CAD
420-020-2540B	2	40	80,9	80	32,4	15	45,3	16	42	29	3,4	20	CAD
420-025-2516B	2,5	16	46,4	40	38,4	19	32,3	12	70	-	-	18,5	CAD
420-025-2540B	2,5	40	101,1	100	39,8	19	55,3	16	52	35,9	3,9	25	CAD
420-030-2516B	3	16	55,7	48	41,9	21,5	40,3	16	81	-	-	19,6	CAD
420-030-2540B	3	40	121,4	120	47,9	21,5	60,3	20	63	44	3,9	30	CAD
420-035-2516B	3,5	16	65	56	49,1	22,6	45,3	20	97	-	-	25	CAD
420-035-2540B	3,5	40	141,6	140	54,6	22,6	80,3	20	73	50	4,6	35	CAD
420-040-2516B	4	16	74,3	64	52,5	26	55,3	20	107	-	-	25,3	CAD
420-040-2540B	4	40	161,8	170	57	26	80,3	20	78	50,5	6,5	35	CAD
420-045-2516B	4,5	16	83,6	72	56,3	30	60,3	20	117	-	-	24,6	CAD
420-045-2540B	4,5	40	182,1	180	59,7	30	80,3	20	83	53	6,7	35	CAD
420-050-2516B	5	16	92,9	80	65,4	32	60,3	20	134	-	-	30,1	CAD
420-050-2540B	5	40	202,3	200	65,7	32	90,3	20	92	58,3	7,4	40	CAD

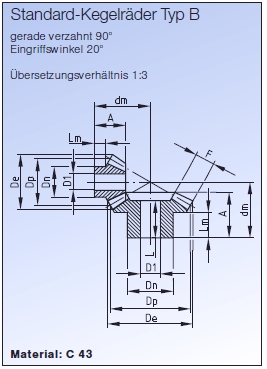

Kegelräder Übersetzung 1:3

Artikel	Modul	Z	De	Dp	A	F	Dn	D1	dm	L	S	Lm	CAD DOWNLOAD
420-010-315B	1	15	17,7	15	16,6	7,1	13,3	4	32	-	-	9,2	CAD
420-010-345B	1	45	45,3	45	17,1	7,1	25,3	8	22	15,2	1,9	10	CAD
420-015-315B	1,5	15	26,5	22,5	22,6	10,5	19,3	8	46	-	-	11,7	CAD
420-015-345B	1,5	45	68,1	67,5	29,6	10,5	45,3	14	37	27,2	2,4	20	CAD
420-020-315B	2	15	35,4	30	28,9	14	25,3	8	60	-	-	14,2	CAD
420-020-345B	2	45	90,8	90	32,1	14	45,3	16	42	28,4	3,7	20	CAD
420-025-315B	2,5	15	44,2	37,5	34,6	18	32,3	12	73	-	-	15,9	CAD
420-025-345B	2,5	45	113,4	112,5	39,7	18	60,3	20	52	35,3	4,4	25	CAD
420-030-315B	3	15	53	45	41,3	21	40,3	16	88	-	-	19,7	CAD
420-030-345B	3	45	136,1	135	47,2	21	60,3	20	62	42	5,2	30	CAD
420-035-315B	3,5	15	61,9	52,5	49,6	23,5	45,3	20	105	-	-	25	CAD
420-035-345B	3,5	45	158,8	157,5	54,4	23,5	80,3	20	72	48,6	5,8	35	CAD
420-040-315B	4	15	70,7	60	54,3	27,5	50,3	20	117	-	-	25,4	CAD
420-040-345B	4	45	181,5	180	57	27,5	80,3	20	77	50,5	6,5	35	CAD
420-045-315B	4,5	15	79,5	67,5	55,2	28,5	55,3	20	128	-	-	24,8	CAD
420-045-345B	4,5	45	204,2	202,5	63,9	28,5	90,3	20	87	57	6,9	40	CAD
420-050-315B	5	15	88,4	75	65,3	33	60,3	20	145	-	-	30	CAD
420-050-345B	5	45	226,9	225	66,7	33	90,3	20	92	59,2	7,5	40	CAD

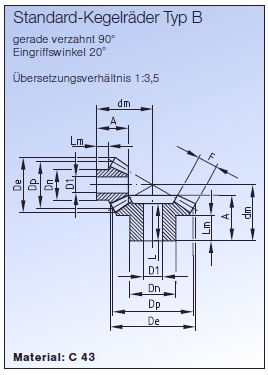

Kegelräder Übersetzung 1:3,5

Artikel	Modul	Z	De	Dp	A	F	Dn	D1	dm	L	S	Lm	CAD DOWNLOAD
420-010-3516B	1	16	18,7	16	16,6	8,7	13,3	4	36	-	-	7,6	CAD
420-010-3556B	1	56	56,3	56	16,7	8,7	30,3	8	22	14,2	2,5	10	CAD
420-015-3516B	1,5	16	28,1	24	24	12	20,3	8	54	-	-	11,5	CAD
420-015-3556B	1,5	56	84,5	84	34,8	12	45,3	14	43	32	2,8	25	CAD
420-020-3516B	2	16	37,5	32	30,9	16	25,3	8	71	-	-	14,1	CAD
420-020-3556B	2	56	112,6	112	37,1	16	55,3	16	48	33,3	3,8	25	CAD
420-025-3516B	2,5	16	46,8	40	38,9	20	32,3	14	89	-	-	17,9	CAD
420-025-3556B	2,5	56	140,8	140	44,4	20	60,3	20	58	40	4,4	30	CAD
420-030-3516B	3	16	56,2	48	49,9	24	40,3	16	110	-	-	24,9	CAD
420-030-3556B	3	56	169	168	52,7	24	80,3	20	69	47,5	5,2	35	CAD
420-035-3516B	3,5	16	65,6	56	52	25	45,5	20	125	-	-	25,5	CAD
420-035-3556B	3,5	56	197,1	196	55,1	25	80,3	20	75	49,1	6	35	CAD

Kettenräder Übersetzung 1:4

Artikel	Modul	Z	De	Dp	A	F	Dn	D1	dm	L	S	Lm	CAD DOWNLOAD
420-010-415B	1	15	17,8	15	17,2	9,3	13,3	4	38	-	-	7,7	CAD
420-010-460B	1	60	60,3	60	17,1	9,3	30,3	8	22	15,2	1,9	10	CAD
420-015-415B	1,5	15	26,7	22,5	23	11	20,3	8	57	-	-	11,7	CAD
420-015-460B	1,5	60	90,4	90	34	11	50,3	16	42	31,2	2,8	25	CAD
420-020-415B	2	15	35,6	30	31	16	25,3	8	75	-	-	14,4	CAD
420-020-460B	2	60	120,6	120	37,6	16	60,3	16	48	34,2	3,4	25	CAD
420-025-415B	2,5	15	44,5	37,5	38,1	19	32,3	14	94	-	-	18,4	CAD
420-025-460B	2,5	60	150,7	150	44,8	19	60,3	20	58	40	4,8	30	CAD
420-030-415B	3	15	53,3	45	48,1	23	40,3	16	115	-	-	24,5	CAD
420-030-460B	3	60	180,8	180	53,2	23	80,3	20	69	48,2	5	35	CAD
420-035-415B	3,5	15	62,2	52,5	52,1	26	45,3	20	131	-	-	25,1	CAD
420-035-460B	3,5	60	211	210	60,4	26	90,3	20	79	54,4	6	40	CAD
420-040-415B	4	15	71,1	60	55,1	30	50,3	20	145	-	-	23	CAD
420-040-460B	4	60	241,1	240	60,8	30	90,3	20	82	53	7,8	40	CAD
420-045-415B	4,5	15	79,97	67,5	57	32	52,3	20	159,9	-	-	23	CAD
420-045-460B	4,5	60	271,24	270	62	32	90,3	20	86,3	53,5	8,5	40	CAD
420-050-415B	5	15	88,8	75	62	34	55,3	20	177,7	-	-	25	CAD
420-050-460B	5	60	301,3	300	65	34	90,3	20	92	55	10	40	CAD
