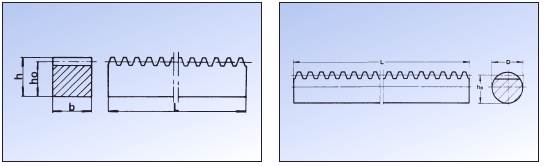

Zahnstangen 4-kant Stahl

aus Stahl C45
für fortlaufende Montage
alternativ aus rostfreiem Stahl

Artikel	Modul	L	b	h	ho	Werkstoff	Gew.Kg.	CAD DOWNLOAD
430-010-050	1	500.0	15.0	15	14	C45	0,82	CAD
430-010-100	1	1000	15.0	15	14	C45	1,64	CAD
430-010-200	1	2000	15.0	15	14	C45	3,2	CAD
430-010-300	1	3000	15.0	15	14	C45	4,8	CAD
430-015-050	1,5	500.0	17	17	15,5	C45	1	CAD
430-015-100	1,5	1000	17	17	15,5	C45	2,05	CAD
430-015-200	1,5	2000	17	17	15,5	C45	4	CAD
430-015-300	1,5	3000	17	17	15,5	C45	6	CAD
430-020-050	2	500.0	20	20	18	C45	1,41	CAD
430-020-100	2	1000	20	20	18	C45	2,75	CAD
430-020-200	2	2000	20	20	18	C45	5,5	CAD
430-020-300	2	3000	20	20	18	C45	8,2	CAD
430-025-050	2,5	500.0	25	25	22,5	C45	2,1	CAD
430-025-100	2,5	1000	25	25	22,5	C45	4,5	CAD
430-025-200	2,5	2000	25	25	22,5	C45	9	CAD
430-025-300	2,5	3000	25	25	22,5	C45	13,4	CAD
430-030-050	3	500.0	30	30	27	C45	3,1	CAD
430-030-100	3	1000	30	30	27	C45	6,5	CAD
430-030-200	3	2000	30	30	27	C45	13	CAD
430-030-300	3	3000	30	30	27	C45	19,4	CAD
430-040-050	4	500.0	40	40	36	C45	5,5	CAD
430-040-100	4	1000	40	40	36	C45	11	CAD
430-040-200	4	2000	40	40	36	C45	23	CAD
430-040-300	4	3000	40	40	36	C45	34	CAD
430-050-050	5	500.0	50	50	45	C45	8,3	CAD
430-050-100	5	1000	50	50	45	C45	17,5	CAD
430-050-200	5	2000	50	50	45	C45	35	CAD
430-050-300	5	3000	50	50	45	C45	52,4	CAD
430-060-050	6	500.0	60	60	54	C45	12,65	CAD
430-060-100	6	1000	60	60	54	C45	25,5	CAD
430-060-200	6	2000	60	60	54	C45	51	CAD
430-060-300	6	3000	60	60	54	C45	76,4	CAD
430-100-200	10	2000	80	80	70	C45	77	CAD

Rundzahnstangen Stahl

aus Stahl C45
alternativ aus rostfreiem Stahl

Artikel	Modul	L	Dh9	ho	Werkstoff	Gew.Kg	CAD DOWNLOAD
431-010-050	1	500.0	10	9	C45	0,28	CAD
431-010-100	1	1000	10	9	C45	0,56	CAD
431-010-200	1	2000	10	9	C45	1,12	CAD
431-015-050	1,5	500.0	15	13,5	C45	0,64	CAD
431-015-100	1,5	1000	15	13,5	C45	1,28	CAD
431-015-200	1,5	2000	15	13,5	C45	2,56	CAD
431-020-050	2	500.0	20	18	C45	1,14	CAD
431-020-100	2	1000	20	18	C45	2,28	CAD
431-020-200	2	2000	20	18	C45	4,52	CAD
431-025-050	2,5	500.0	25	22,5	C45	1,78	CAD
431-025-100	2,5	1000	25	22,5	C45	3,56	CAD
431-025-200	2,5	2000	25	22,5	C45	7,12	CAD
431-030-050	3	500.0	30	27	C45	2,59	CAD
431-030-100	3	1000	30	27	C45	5,14	CAD
431-030-200	3	2000	30	27	C45	10,28	CAD
431-040-050	4	500.0	40	36	C45	4,56	CAD
431-040-100	4	1000	40	36	C45	9,12	CAD
431-040-200	4	2000	40	36	C45	18,24	CAD
431-050-050	5	500.0	50	45	C45	7,1	CAD
431-050-100	5	1000	50	45	C45	14,2	CAD
431-050-200	5	2000	50	45	C45	28,4	CAD
431-060-050	6	500.0	60	54	C45	10,28	CAD
431-060-100	6	1000	60	54	C45	20,56	CAD
431-060-200	6	2000	60	54	C45	41,12	CAD

geradeverzahnt, aus Azetalharz, gespritzte Ausführung
_{(Eingriffswinkel 20°)}

Artikel	Modul	L	b	h	ho	Werkstoff	Gew.g	CAD DOWNLOAD
ZH-0525	0,5	250	4	4,5	4	Polyacetal gespritzt	6	CAD
ZH-0525-S	0,5	250	4	6	5,5	Polyacetal gespritzt	8	CAD
ZH-0725	0,7	250	6	6,7	6	Polyacetal gespritzt	13	CAD
ZH-1025	1	250	9	9	8	Polyacetal gespritzt	25	CAD
ZH-12525	1,25	250	10	11	9,75	Polyacetal gespritzt	34	CAD
ZH-1525	1,5	250	12	12	10,5	Polyacetal gespritzt	43	CAD
ZH-2025	2	250	15,4	11	9	Polyacetal gespritzt	44	CAD
ZH-3025	3	250	19,4	15	12	Polyacetal gespritzt	76	CAD
