ROSTA-Spannelemente

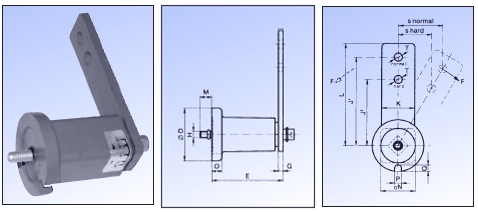

Standard-Befestigung SE

Technische Daten

Art.-Nr.	Typ*	F(N) < 10° normal	F(N) <10° hart	F(N) <20° normal	F(N) <20° hart	F(N) <30° normal	F(N) <30° hart	s(N) <10° normal	s(N) <10° hart	s(N) <20° normal	s(N) <20° hart	s(N) <30° normal	s(N) <30° hart	Schrauben Ma 8.8	Gew.KG	CAD DOWNLOAD
06 011 001	SE 11	15	19	40	50	80	100	14	na	28	na	40	30	10	0,2	CAD
06 011 002	SE 15	25	31	65	81	135	168	17	na	34	na	50	40	25	0,4	CAD
06 011 003	SE 18	75	94	180	225	350	437	17	na	34	na	50	40	49	0,6	CAD
06 011 004	SE 27	150	188	380	475	800	1000	22	na	44	na	65	50	86	1,7	CAD
06 011 005	SE 38	290	362	730	912	1500	1875	30	na	60	na	87	70	210	3,6	CAD
06 011 006	SE 45	500	625	1300	1625	2600	3250	39	na	78	na	112	90	410	6,4	CAD
06 011 007	SE 50	750	937	2150	2687	4200	5250	43	na	86	na	125	100	750	9	CAD

Dimensionen

Art.-Nr.	Typ	D	E	G	H	J1	J2	K	L	M	N	O	P	T	U
06 011 001	SE 11	35	51,0 +1 -0,5	5	M6	80	60	20	90	20	22	6	8	8,5	16,5
06 011 002	SE 15	45	64,0 +1 -0,5	5	M8	100	80	25	112,5	25	30	8	8,5	10,5	20,8
06 011 003	SE 18	58	79,0 +1,5 -0,5	7	M10	100	80	30	115	30	35	10,5	8,5	10,5	25,3
06 011 004	SE 27	78	108,0 +2 -0,5	8	M12	130	100	50	155	40	52	15	10,5	12,5	34,3
06 011 005	SE 38	95	140,0 +2 -0,5	10	M16	175	140	60	205	40	66	15	12,5	20,5	42
06 011 006	SE 45	115	200,0 +3 -1	12	M20	225	180	70	260	50	80.0	18	12,5	20,5	52
06 011 007	SE 50	130	210,0 +3 -1	20	M24	250	200	80	290	60	78	20	17	20,5	57,5

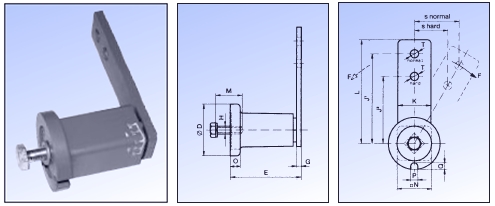

Front-Befestigung SE-F

Technische Daten

Technische Details

Art.-Nr.	Typ*	F(N) < 10° normal	F(N) <10° hart	F(N) <20° normal	F(N) <20° hart	F(N) <30° normal	F(N) <30° hart	s(N) <10° normal	s(N) <10° hart	s(N) <20° normal	s(N) <20° hart	s(N) <30° normal	s(N) <30° hart	Schrauben Ma 8.8	Gew.KG	CAD DOWNLOAD
06 061 002	SE-F 15	25	31	65	81	135	168	17	na	34	na	50	40	17	0,4	CAD
06 061 003	SE-F 18	75	94	180	225	350	437	17	na	34	na	50	40	41	0,7	CAD
06 061 004	SE-F 27	150	188	380	475	800	1000	22	na	44	na	65	50	83	1,9	CAD
06 061 005	SE-F 38	290	362	730	912	1500	1875	30	na	60	na	87	70	145	3,7	CAD
06 061 006	SE-F 45	500	625	1300	1625	2600	3250	39	na	78	na	112	90	355	6,9	CAD
06 061 007	SE-F 50	750	937	2150	2687	4200	5250	43	na	86	na	125	100	690	10,1	CAD

Dimensionen

Art.-Nr.	Typ	D	E	G	H	J1	J2	K	L	M	N	O	P	R	T	U
06 011 002	SE-F 15	45	64,0 +1 -0,5	5	M6	100	80	25	112,5	12	30	8	8,5	10	10,5	20,8
06 011 002	SE-F 18	58	79,0 +1,5 -0,5	7	M8	100	80	30	115	18	35	10,5	8,5	11	10,5	25,3
06 011 004	SE-F 27	78	108,0 +2 -0,5	8	M10	130	100	50	155	17	52	15	10,5	15	12,5	34,3
06 011 005	SE-F 38	95	140,0 +2 -0,5	10	M12	175	140	60	205	16	66	15	12,5	17	20,5	42
06 011 006	SE-F 45	115	200,0 +3 -1	12	M16	225	180	70	260	32	80	18	12,5	24	20,5	52
06 011 007	SE-F 50	130	210,0 +3 -1	20	M20	250	200	80	290	23	87	20	17	27	20,5	57,5

Seite herunterladen

KettenFuchs-Katalog 2020-2021 - 2019-08-20 WEB 62.pdf
