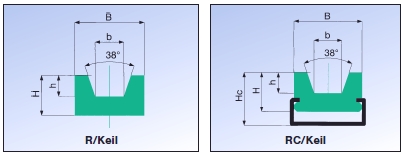

Riemenführung Typ R/RC Keil
Typ R/Keil
| Artikel-Nr. | B | H | b | h | CAD DOWNLOAD |
|---|---|---|---|---|---|
| R 8 F | 20 | 10 | 6 | 3,5 | CAD |
| R 10 Z | 20 | 10 | 7,2 | 4,5 | CAD |
| R 13 A | 20 | 12 | 9,2 | 6 | CAD |
| R 17 B | 30 | 15 | 11,5 | 8 | CAD |
| R 20 G | 30 | 20 | 13,5 | 9 | CAD |
| R 22 C | 35 | 20 | 14,5 | 10,5 | CAD |
| R 25 H | 40 | 25 | 16,5 | 12 | CAD |
| R 32 D | 50 | 30 | 21 | 16 | CAD |
| R 40 E | 60 | 35 | 26 | 21 | CAD |
Typ RC/Keil
| Artikel-Nr. | B | H | b | h | Hc | C-Profil | CAD DOWNLOAD |
|---|---|---|---|---|---|---|---|
| R 8 F C | 20 | 10 | 6 | 3,5 | 15 | C-2010 | CAD |
| R 10 Z C | 20 | 15 | 7,2 | 4,5 | 18 | C-2010 | CAD |
| R 13 A C | 25 | 18 | 9,2 | 6 | 22 | C-2812 | CAD |
| R 17 B C | 30 | 18 | 11,5 | 8 | 24 | C-2812 | CAD |
| R 20 G C | 30 | 18 | 13,5 | 9 | 24 | C-2812 | CAD |
| R 22 C C | 35 | 25 | 14,5 | 10,5 | 30 | C-3818 | CAD |
| R 25 H C | 40 | 25 | 16,5 | 12 | 32 | C-3818 | CAD |
| R 32 D C | 60 | 35 | 21 | 16 | 40 | C-6020 | CAD |
| R 40 E C | 60 | 35 | 26 | 21 | 40 | C-6020 | CAD |
Geländerführung Typ HR2020
a b c d C-Profil
20 10 15 20 C-2010
