Kettenführung / Riemenführung

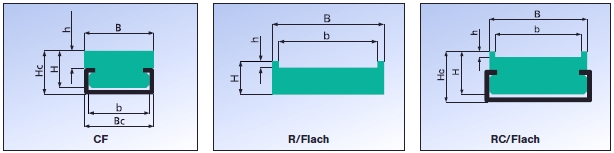

CF Flachprofil

Artikel-Nr.	B	H	Hc	h	b	BC	C-Profil	CAD DOWNLOAD
CF 1 H 05 OC	20	5	6	0,8	22	24	C-2452	CAD
CF 1 H 10 OC	20	10	11	5,8	22	24	C-2452	CAD
CF 3 H 10 OC	20	10	14	4	17	20	C-2010	CAD
CF 3 H 15 OC	20	15	17	7	17	20	C-2010	CAD
CF 3 H 18 OC	20	18	20	10	17	20	C-2010	CAD
CF 5 H 10 OC	28	10	15	3	24	28	C-2812	CAD
CF 5 H 15 OC	28	15	18	6	24	28	C-2812	CAD
CF 9 H 12 OC	38	12	22	4	33	38	C-3818	CAD
CF 9 H 20 OC	38	20	25	7	33	38	C-3818	CAD
CF 12 H 20 OC	60	20	30	10	55	60	C-6020	CAD

Artikel-Nr.	B	H	b	h	CAD DOWNLOAD
R 20×15	24	12	16	2	CAD
R 20×20	29	12	21	2	CAD
R 20×25	34	12	26	2	CAD
R 25×20	29	14	21	2,5	CAD
R 25×30	39	14	31	2,5	CAD
R 25×40	49	14	41	2,5	CAD
R 30×30	39	15	31	3	CAD
R 30×40	49	15	41	3	CAD
R 30×50	59	15	51	3	CAD
R 40×40	49	15	41	4	CAD
R 40×50	59	15	51	4	CAD
R 40×60	69	18	61	4	CAD

Artikel-Nr.	B	H	Hc	b	h	C-Profil	CAD DOWNLOAD
R 20×15 C	24	15	18	16	2	C-2010	CAD
R 20×20 C	29	18	21	21	2	C-2812	CAD
R 20×25 C	34	18	21	26	2	C-2812	CAD
R 25×20 C	29	18	21	21	2,5	C-2812	CAD
R 25×30 C	39	22	26	31	2,5	C-3818	CAD
R 25×40 C	49	22	26	41	2,5	C-3818	CAD
R 30×30 C	39	22	26	31	3	C-3818	CAD
R 30×40 C	49	22	26	41	3	C-3818	CAD
R 30×50 C	59	25	29	51	3	C-6020	CAD
R 40×40 C	49	25	29	41	4	C-3818	CAD
R 40×50 C	59	25	29	51	4	C-6020	CAD
R 40×60 C	69	28	32	61	4	C-6020	CAD
