Einfach Rollenketten MARATHON
Wartungsfreie Rollenketten
In der heutigen Technik wird immer mehr eine wartungsfreie Kette gefordert. Dies gilt insbesondere in der Elektroindustrie (Leiterplattenfertigung), Lebensmittelindustrie, Verpackungsindustrie sowie in der Textilindustrie. Also überall dort, wo eine Schmierung zu Problemen führen würde.
Die Marathon-Kette ist lieferbar in den Größen von 3/8" - 1 1/2" nach DIN 8187 und DIN 8188, in Einfach-, Zweifach- und Dreifachausführung, mit taillierten und geraden Laschen, sowie mit Winkel- und Mitnehmerlasch und verlängerten Bolzen.
Als Langglieder-Rollenkette nach DIN 8181 und als Stauförderkette Teilung 3/4", 1", 1 1/2" und 2".
Vorteile der MARATHON-Kette
- Bis zu 35mal höhere Lebensdauer als bei Standardrollenketten ohne Schmierung.
- Bis zu 5mal höhere Lebensdauer als andere wartungsfreie Ketten.
- Keine Nachschmierung erforderlich.
- Saubere Anwendung, keine Verschmutzung von Anlagen und Fördergütern.
- Gelenkbuchsen bestehen aus neuartigem Sintermetall von hoher Druckfestigkeit, präpariert mit Sonderschmierstoff.
- Die Gelenkbuchsen sind länger als das Kettenglied breit ist und haben
Gleitkontakt zur Außenlasche. Es gelangen keine Fremdstoffe in das Kettengelenk. - Der Bolzen, der mit dieser Buchse das Gelenk bildet, ist aus legiertem Einsatzstahl, einsatzgehärtet und anschließend spezialbeschichtet.
Der hiermit erzielte hochverschleißfeste und porenfreie Überzug sichert hervorragendes Gleitverhalten. - Gleiche Bruchkraft wie Standard-Ketten.
- Alle MARATHON-Ketten passen auf Standard-Kettenräder.
Anwendungsgebiete der MARATHON-Kette
- Die MARATHON-Kette ist einsetzbar von 0oC bis +100oC.
- Die MARATHON-Kette ist einsetzbar bis V = 150 m/min.
- Alle Anlagen, bei denen eine Nachschmierung schlecht oder gar nicht möglich ist.

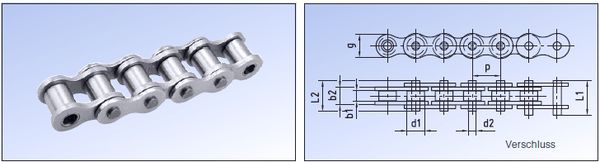

| Ketten Nr. |
Bez. DIN8187 |
Bez. handels- üblich |
Teilung p mm |
Innere Breite b1 mm min. |
Innere Breite b2 mm min. |
Rollen-Ø d1 mm max. |
Bolzen-Ø d2 max. |
Verschluß- bolzen l1 mm max. |
Laschen höhe g mm max. |
Bruch- kraft Fb N min. |
Gewicht kg/m |
CAD DOWNLOAD |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ER110MA | 06B-1 | 3/8x7/32" | 9,525 | 5,72 | 8,53 | 6,35 | 3,28 | 16,8 | 8,3 | 9000 | 0,41 | CAD |
| ER240MA | 08B-1 | 1/2x5/16" | 12,7 | 7,75 | 11,30 | 8,51 | 4,45 | 19,2 | 11,8 | 18000 | 0,70 | CAD |
| ER310MA | 10B-1 | 5/8x3/8" | 15,875 | 9,525 | 13,28 | 10,16 | 5,09 | 22,7 | 15,0 | 22400 | 0,91 | CAD |
| ER400MA | 12B-1 | 3/4x7/16" | 19,05 | 11,68 | 15,62 | 12,07 | 5,72 | 25,0 | 16,2 | 29000 | 1,16 | CAD |
| ER510MA | 16B-1 | 1"x17mm | 25,4 | 17,02 | 25,40 | 15,88 | 8,28 | 40,9 | 23,4 | 60000 | 2,80 | CAD |
Rollenketten Verschlussglieder
DIN 8187 - wartungsfrei
| DIN 8187 | Teilung p x b1 |
Teilung p in mm |
Werkstoff | Ausführung | Außenglied | Innenglied | gekröpftes Innenglied |
gekröpftes Glied |
Feder- verschluss glied |
Splint- verschluss glied |
|---|---|---|---|---|---|---|---|---|---|---|
| 06 B-1 | 3/8 × 7/32" | 9,525 | Stahl | Einfach (ER) | 1A-ER-110-MA | 1B-ER-110-MA | 1C-ER-110-MA | 1D-ER-110-MA | 1E-ER-110-MA | - |
| 08 B-1 | 1/2 × 5/16" | 12,7 | Stahl | Einfach (ER) | 1A-ER-240-MA | 1B-ER-240-MA | 1C-ER-240-MA | 1D-ER-240-MA | 1E-ER-240-MA | 1S-ER-240-MA |
| 10 B-1 | 5/8 × 3/8" | 15,875 | Stahl | Einfach (ER ) | 1A-ER-310-MA | 1B-ER-310-MA | 1C-ER-310-MA | 1D-ER-310-MA | 1E-ER-310-MA | 1S-ER-310-MA |
| 12 B-1 | 3/4 × 7/16" | 19,05 | Stahl | Einfach (ER) | 1A-ER-400-MA | 1B-ER-400-MA | 1C-ER-400-MA | 1D-ER-400-MA | 1E-ER-400-MA | 1S-ER-400-MA |
| 16 B-1 | 1" × 17 mm | 25,4 | Stahl | Einfach (ER) | 1A-ER-510-MA | 1B-ER-510-MA | 1C-ER-510-MA | 1D-ER-510-MA | 1E-ER-510-MA | 1S-ER-510-MA |
