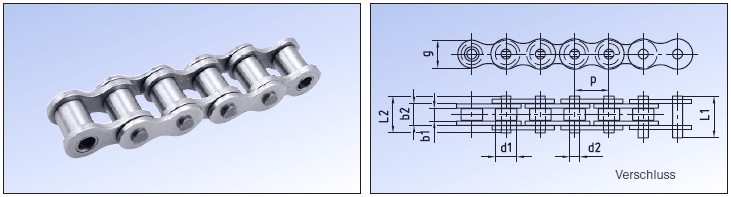

Einfach Rollenketten
DIN 8187-1
ISO 606 - 1982
aus nichtrostendem Stahl
Weitere Abmesungen auf Anfrage. Auch als Zweifach-Kette sowie mit Winkel und Mitnehmer lieferbar.
| Ketten Nr. |
Bez. DIN8187 |
Bez. handels- üblich |
Teilung p mm |
Innere Breite b1 mm min. |
Innenglied- breite b1 mm max. |
Rollen-Ø d1 mm max. |
Bolzen-Ø d2 max. |
Verschluß- bolzen l1 mm max. |
Laschen höhe g mm max. |
Bruch- kraft Fb N min. |
Gewicht kg/m |
CAD DOWNLOAD |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ERV 010 | 04 | 6x2,8mm | 6 | 2,8 | 4,1 | 4 | 1,85 | 10,3 | 5 | 2000 | 0,12 | CAD |
| ERV 020 | 05 | 8x3 mm | 8 | 3 | 4,77 | 5 | 2,31 | 11,7 | 7,11 | 4000 | CAD | |
| ERV 110 | 06B-1 | 3/8x7/32" | 9,525 | 5,72 | 8,53 | 6,35 | 3,28 | 16,8 | 8,3 | 6000 | 0,41 | CAD |
| ERV 210 | 081 | 1/2x1/8" | 12,7 | 3,3 | 5,8 | 7,75 | 3,66 | 11,7 | 10,2 | 7000 | 0,28 | CAD |
| ERV 223 | 083 | 1/2x3/16" | 12,7 | 4,88 | 7,9 | 7,75 | 4,09 | 14,4 | 12,9 | 7000 | 0,42 | CAD |
| ERV 240 | 08B-1 | 1/2x5/16" | 12,7 | 7,75 | 11,3 | 8,51 | 4,45 | 19,2 | 11,8 | 12600 | 0,7 | CAD |
| ERV 310 | 10B-1 | 5/8x3/8" | 15,875 | 9,525 | 13,28 | 10,16 | 5,09 | 22,7 | 15 | 14500 | 0,91 | CAD |
| ERV 400 | 12B-1 | 3/4x7/16" | 19,05 | 11,68 | 15,62 | 12,07 | 5,72 | 25 | 16,2 | 18500 | 1,16 | CAD |
| ERV 510 | 16B-1 | 1"x17mm | 25,4 | 17,02 | 25,4 | 15,88 | 8,28 | 40,9 | 23,4 | 40000 | 2,8 | CAD |
Rollenketten Verschlussglieder
DIN 8187 - rostfrei
| DIN 8187 | Teilung p x b1 |
Teilung p in mm |
Werkstoff | Ausführung | Außenglied | Innenglied | gekröpftes Innenglied |
gekröpftes Glied |
Feder- verschluss glied |
Splint- verschluss glied |
|---|---|---|---|---|---|---|---|---|---|---|
| 04 | 6 × 2,8 mm | 6,0 | Rostfrei | Einfach (ER) | 1A-ERV-010 | 1B-ERV-010 | 1C-ERV-010 | - | 1E-ERV-010 | - |
| 05 B-1 | 8 × 3 mm | 8,0 | Rostfrei | Einfach (ER) | 1A-ERV-020 | 1B-ERV-020 | 1C-ERV-020 | - | 1E-ERV-020 | - |
| 06 B-1 | 3/8 × 7/32" | 9,525 | Rostfrei | Einfach (ER) | 1A-ERV-110 | 1B-ERV-110 | 1C-ERV-110 | 1D-ERV-110 | 1E-ERV-110 | - |
| 081 | ½ × 1/8" | 12,7 | Rostfrei | Einfach (ER) | 1A-ERV-210 | 1B-ERV-210 | 1C-ERV-210 | 1D-ERV-210 | 1E-ERV-210 | - |
| 083 | ½ × 3/16" | 12,7 | Rostfrei | Einfach (ER) | 1A-ERV-223 | 1B-ERV-223 | 1C-ERV-223 | 1D-ERV-223 | 1E-ERV-223 | - |
| 08 B-1 | ½ × 5/16" | 12,7 | Rostfrei | Einfach (ER) | 1A-ERV-240 | 1B-ERV-240 | 1C-ERV-240 | 1D-ERV-240 | 1E-ERV-240 | 1S-ERV-240 |
| 10 B-1 | 5/8 × 3/8" | 15,875 | Rostfrei | Einfach (ER) | 1A-ERV-310 | 1B-ERV-310 | 1C-ERV-310 | 1D-ERV-310 | 1E-ERV-310 | 1S-ERV-310 |
| 12 B-1 | ¾ × 7/16" | 19,05 | Rostfrei | Einfach (ER) | 1A-ERV-400 | 1B-ERV-400 | 1C-ERV-400 | 1D-ERV-400 | 1E-ERV-400 | 1S-ERV-400 |
| 16 B-1 | 1" × 17 mm | 25,4 | Rostfrei | Einfach (ER) | 1A-ERV-510 | 1B-ERV-510 | 1C-ERV-510 | 1D-ERV-510 | 1E-ERV-510 | 1S-ERV-510 |
