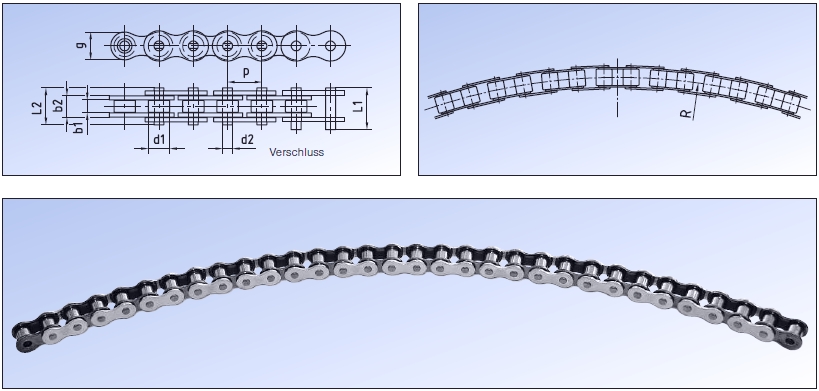

Seitenbogen-Rollenketten
| Ketten-Nr. | Abmessung | Teilung p mm |
Innere Breite b1 min. mm |
Rollen-Ø d1 max. mm |
Bolzen-Ø d2 max. mm |
Innenglied- breite b2 mm |
Laschen- höhe g max. mm |
Breite l1 max. mm |
Radius min. mm |
Bruchkraft min. N |
Gewicht kg/m |
CAD DOWNLOAD |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SB240 | 1/2x5/16" | 12,7 | 7,75 | 8,51 | 4,45 | 11,30 | 11,8 | 17,1 | 400 | 18000 | 0,71 | CAD |
| SB310 | 5/8x3/8" | 15,875 | 9,56 | 10,16 | 5,08 | 13,28 | 15,0 | 19,4 | 450 | 22400 | 0,92 | CAD |
| SB400 | 3/4x7/16" | 19,05 | 11,68 | 12,07 | 5,72 | 15,62 | 16,2 | 22,5 | 650 | 29000 | 1,2 | CAD |
| SB510 | 1"x17,02mm | 25,4 | 17,02 | 15,88 | 8,27 | 25,4 | 21,0 | 36,1 | 750 | 65000 | 2,5 | CAD |
