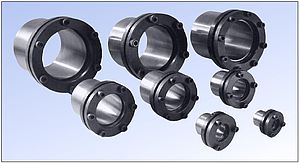

ETP-Buchse

Bei vielen Applikationen wird zur Befestigung von Rädern, Kurvenscheiben, Hebelarmen etc. die ETP-Buchse verwendet. Die ETP-Buchse ist für alle normalen Einsatzfälle geeignet.

Konstruktion
Die ETP-Buchse besteht aus einer doppelwandigen gehärteten Stahlhülse, die mit einem speziellen Druckmedium gefüllt ist, einem Dichtring, einem Kolben sowie einem Druckflansch und Anzugsschrauben.

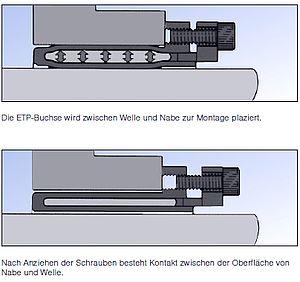

Funktion
Werden die Schrauben angezogen, expandieren die Hülsen gleichförmig gegen Welle und Nabe und bewirken eine feste Verbindung. Beim Lösen der Schrauben geht die Buchse in ihren Ursprungszustand zurück und kann leicht demontiert werden.

Eigenschaften
Aus dem hydraulischen Prinzip resultieren viele Vorteile:

Schnelle Montage und Demontage.

Feinfühlige Einstellung der Nabe kann während der Montage erfolgen.

Geringes Anzugsmoment und wenige Schrauben ermöglichen einfachste Montage.

Gute Rundlaufgenauigkeit.

Kleine Bauverhältnisse ermöglichen geringe Außendurchmesser der Nabe.

Die ETP-Buchse wird serienmäßig mit Innensechskantschrauben geliefert; aber auch Schrauben mit Außensechskant sind von uns lieferbar

Technische Daten

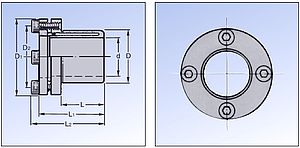

Artikel	Größe ETP	d	D	D1	D2	L	L1	L2	Mn Nm	Fa kN	Fr kN	Anzahl Stück	Größe	Manz Nm	Trägheits- moment J	kg	CAD DOWNLOAD
ETP 15	15	15	23	38	28,5	17	30	35	55	7,3	2,5	3	M5	6	0,019	0,1	CAD
ETP 19	19	19	28	45	35	21	37	42	100	10,6	5,8	3	M5	8	0,045	0,17	CAD
ETP 20	20	20	28	45	35	22	37	42	125	12,5	6,6	3	M5	8	0,043	0,16	CAD
ETP 22	22	22	32	49	40	22	37	42	135	12,3	8,2	4	M5	8	0,063	0,2	CAD
ETP 24	24	24	34	49	40	25	40	45	200	16,7	9,8	4	M5	8	0,066	0,2	CAD
ETP 25	25	25	34	49	40	27	43	48	250	20	10,6	4	M5	8	0,067	0,2	CAD
ETP 28	28	28	39	55	46	29	45	50	300	21,4	13,1	4	M5	8	0,112	0,27	CAD
ETP 30	30	30	41	57	47,5	32	47	52	420	28	14,7	4	M5	8	0,133	0,3	CAD
ETP 32	32	32	43	60	50,5	34	52	57	420	26,3	16,3	4	M5	8	0,18	0,35	CAD
ETP 35	35	35	47	63	53,5	37	55	60	650	37,1	18,8	6	M5	8	0,23	0,41	CAD
ETP 38	38	38	50	65	56	41	59	64	750	39,5	21,2	6	M5	8	0,277	0,44	CAD
ETP 40	40	40	53	70	60,5	43	63	68	940	47	22,8	6	M5	8	0,408	0,57	CAD
ETP 42	42	42	55	70	60,5	45	65	70	940	44,8	24,4	6	M5	8	0,414	0,56	CAD
ETP 45	45	45	59	77	66,5	49	69	75	1290	57,3	26,9	6	M6	13	0,636	0,73	CAD
ETP 48	48	48	62	80	69,5	52	73	79	1570	65,4	29,3	6	M6	13	0,761	0,8	CAD
ETP 50	50	50	65	83	72,5	53	76	82	1900	76	30,9	6	M6	13	0,943	0,91	CAD
ETP 55	55	55	71	88	78	58	82	88	2500	90,9	35	8	M6	13	1,301	1,09	CAD
ETP 60	60	60	77	95	84,5	64	90	96	3400	113	39,1	8	M6	13	1,959	1,4	CAD
ETP 65	65	65	84	102	91	68	96	102	3500	108	43,1	8	M6	13	2,78	1,72	CAD
ETP 70	70	70	90	113	99	72	99	107	5200	149	47,2	6	M8	32	4,035	2,09	CAD
ETP 75	75	75	95	118	104	85	114	122	6300	168	51,3	6	M8	32	5,5	2,51	CAD
ETP 80	80	80	100	123	109	90	120	128	8800	220	55	6	M8	32	8,1	2,68	CAD
ETP 85	85	85	106	129	115	95	125	133	8800	207	58	6	M8	32	9,5	3,09	CAD
ETP 90	90	90	112	135	121	100	133	141	11000	244	60	8	M8	32	12,2	3,52	CAD
ETP 95	95	95	120	143	129	105	139	147	12800	269	61,5	8	M8	32	17,1	4,46	CAD
ETP 100	100	100	125	148	134	110	145	153	15500	310	62	8	M8	32	19,95	4,87	CAD
