Hakon®-Spannsätze Baureihe 131

Anwendungsbereich:

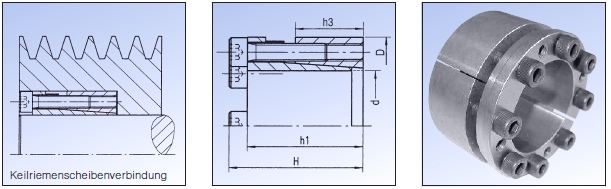

Universalspannsatz der hauptsächlich in den Durchmessergrößen von 20 bis 100 mm eingebaut wird. Er verbindet Wellen mit Kupplungen, Laufräder, Kettenräder, Keilriemenscheiben oder Förderbandtrommeln.
Toleranzen Welle/Bohrung h8/H8

Wirkungsweise:
Die Baureihe 131 besteht aus einem geschlitzten Innenring und einem geschlitzten Außenring. Bezogen auf die Kosten kann das höchste Drehmoment erreicht werden.

Abmessungen / Technische Daten

Artikel	d × D	H	h1	h2	Anzahl Stück	Größe M	Md Nm	Mt Nm	Fax kN	PW N/mm²	Pn N/mm²	kg	CAD DOWNLOAD
131-1847	18 × 47	48	42	26	6	M6 × 25	17	494	55	328	125	0,45	CAD
131-1947	19 × 47	48	42	26	6	M6 × 25	17	522	55	310	125	0,42	CAD
131-2047	20 × 47	48	42	26	6	M6 × 25	17	549	55	295	125	0,39	CAD
131-2247	22 × 47	48	42	26	6	M6 × 25	17	604	55	268	125	0,36	CAD
131-2450	24 × 50	48	42	26	6	M6 × 25	17	659	55	246	118	0,41	CAD
131-2550	25 × 50	48	42	26	6	M6 × 25	17	686	55	236	118	0,4	CAD
131-2855	28 × 55	48	42	26	6	M6 × 25	17	769	55	211	107	0,48	CAD
131-3055	30 × 55	48	42	26	6	M6 × 25	17	824	55	197	107	0,49	CAD
131-3260	32 × 60	48	42	26	8	M6 × 25	17	1172	73	246	131	0,55	CAD
131-3560	35 × 60	48	42	26	8	M6 × 25	17	1281	73	225	131	0,51	CAD
131-3865	38 × 65	48	42	26	8	M6 × 25	17	1391	73	207	121	0,6	CAD
131-4065	40 × 65	48	42	26	8	M6 × 25	17	1464	73	197	121	0,57	CAD
131-4275	42 × 75	58	50	30	6	M8 × 30	41	2086	99	220	123	1,02	CAD
131-4575	45 × 75	58	50	30	6	M8 × 30	41	2235	99	205	123	0,98	CAD
131-4880	48 × 80	58	50	30	8	M8 × 30	41	3179	132	257	154	1,09	CAD
131-5080	50 × 80	58	50	30	8	M8 × 30	41	3311	132	247	154	1,05	CAD
131-5585	55 × 85	58	50	30	8	M8 × 30	41	3642	132	224	145	1,12	CAD
131-6090	60 × 90	58	50	30	8	M8 × 30	41	3973	132	205	137	1,21	CAD
131-6595	65 × 95	58	50	30	8	M8 × 30	41	4304	132	190	130	1,29	CAD
131-70110	70 × 110	70	60	40	8	M10 × 30	83	7507	214	214	136	2,3	CAD
131-75115	75 × 115	70	60	40	8	M10 × 30	83	8043	214	200	130	2,45	CAD
131-80120	80 × 120	70	60	40	8	M10 × 30	83	8580	214	187	125	2,59	CAD
131-85125	85 × 125	70	60	40	10	M10 × 30	83	11395	268	220	150	2,66	CAD
131-90130	90 × 130	70	60	40	10	M10 × 30	83	12065	268	208	144	2,83	CAD
131-95135	95 × 135	70	60	40	10	M10 × 30	83	12736	268	197	139	2,96	CAD
131-100145	100 × 145	80	68	45	8	M12 × 35	138	14859	297	184	127	3,94	CAD
131-110155	110 × 155	80	68	45	8	M12 × 35	138	16345	297	168	119	4,25	CAD
131-120165	120 × 165	80	68	45	10	M12 × 35	138	22289	371	192	140	4,55	CAD
131-130180	130 × 180	80	68	45	12	M12 × 35	138	28976	446	213	154	5,5	CAD
131-140190	140 × 190	90	76	50	10	M14 × 40	210	32133	459	193	142	6,6	CAD
131-150200	150 × 200	90	76	50	12	M14 × 40	210	41314	551	216	162	7,25	CAD
131-160210	160 × 210	90	76	50	12	M14 × 40	210	44068	551	203	155	7,9	CAD
131-170225	170 × 225	90	76	50	14	M14 × 40	210	54626	643	223	168	8,6	CAD
131-180235	180 × 235	90	76	50	14	M14 × 40	210	57840	643	210	161	9,4	CAD
131-190250	190 × 250	90	76	50	15	M14 × 40	210	65414	689	214	162	10,2	CAD
131-200260	200 × 260	90	76	50	15	M14 × 40	210	68857	689	203	156	11,1	CAD
