Hakon®-Spannsätze Baureihe 132

Baugleich mit BR 131

Zusätzlich mit Anschlagring zur axialen Fixierung der Nabe.

Kennzeichen:

- Selbstzentrierend

- Axiale Fixierung der Nabe während der Montage (Anschlagring auch einzeln lieferbar)

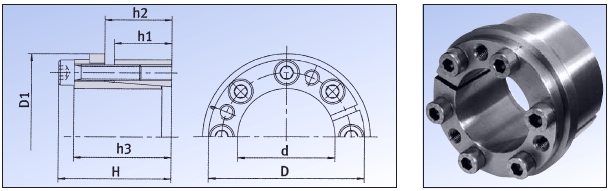

Artikel	d × D	D1	h1	h2	h3	H	Anzahl Stück	Größe M	Md Nm	Mt Nm	Fax kN	PW N/mm²	Pn N/mm²	kg	CAD DOWNLOAD
132-1847	18 × 47	53	26	31	42	48	6	M6 × 25	17	303	33	201	77	0,48	CAD
132-1947	19 × 47	53	26	31	42	48	6	M6 × 25	17	320	33	191	77	0,45	CAD
132-2047	20 × 47	53	26	31	42	48	6	M6 × 25	17	337	33	181	77	0,42	CAD
132-2247	22 × 47	53	26	31	42	48	6	M6 × 25	17	371	33	165	77	0,4	CAD
132-2450	24 × 50	56	26	31	42	48	6	M6 × 25	17	405	33	151	72	0,44	CAD
132-2550	25 × 50	56	26	31	42	48	6	M6 × 25	17	421	33	145	72	0,43	CAD
132-2855	28 × 55	61	26	31	42	48	6	M6 × 25	17	472	33	129	66	0,52	CAD
132-3055	30 × 55	61	26	31	42	48	6	M6 × 25	17	506	33	121	66	0,52	CAD
132-3260	32 × 60	66	26	31	42	48	8	M6 × 25	17	719	44	151	80	0,59	CAD
132-3560	35 × 60	66	26	31	42	48	8	M6 × 25	17	787	44	138	80	0,55	CAD
132-3865	38 × 65	71	26	31	42	48	8	M6 × 25	17	854	44	127	74	0,64	CAD
132-4065	40 × 65	71	26	31	42	48	8	M6 × 25	17	899	44	121	74	0,61	CAD
132-4275	42 × 75	81	30	36	50	58	6	M8 × 30	41	1280	60	135	76	1,09	CAD
132-4575	45 × 75	81	30	36	50	58	6	M8 × 30	41	1372	60	126	76	1,03	CAD
132-4880	48 × 80	86	30	36	50	58	8	M8 × 30	41	1951	80	158	95	1,17	CAD
132-5080	50 × 80	86	30	36	50	58	8	M8 × 30	41	2033	80	151	95	1,12	CAD
132-5585	55 × 85	91	30	36	50	58	8	M8 × 30	41	2236	80	138	89	1,2	CAD
132-6090	60 × 90	96	30	36	50	58	8	M8 × 30	41	2439	80	126	84	1,29	CAD
132-6595	65 × 95	101	30	36	50	58	8	M8 × 30	41	2642	80	116	80	1,38	CAD
132-70110	70 × 110	119	40	46	60	70	8	M10 × 30	83	4608	130	131	84	2,47	CAD
132-75115	75 × 115	124	40	46	60	70	8	M10 × 30	83	4937	130	123	80	2,59	CAD
132-80120	80 × 120	129	40	46	60	70	8	M10 × 30	83	5267	130	115	77	2,73	CAD
132-85125	85 × 125	134	40	46	60	70	10	M10 × 30	83	6995	163	135	92	2,81	CAD
132-90130	90 × 130	139	40	46	60	70	10	M10 × 30	83	7406	163	128	88	2,98	CAD
132-95135	95 × 135	144	40	46	60	70	10	M10 × 30	83	7818	163	121	85	3,12	CAD
132-100145	100 × 145	155	45	52	68	80	8	M12 × 35	145	9584	190	119	82	4,16	CAD
132-110155	110 × 155	165	45	52	68	80	8	M12 × 35	145	10543	190	108	77	4,51	CAD
132-120165	120 × 165	175	45	52	68	80	10	M12 × 35	145	14376	237	124	90	4,86	CAD
132-130180	130 × 180	188	45	52	68	80	12	M12 × 35	145	18689	284	137	99	5,87	CAD
132-140190	140 × 190	199	50	58,5	76	90	10	M14 × 40	230	22804	322	130	96	6,93	CAD
132-150200	150 × 200	209	50	58,5	76	90	12	M14 × 40	230	29319	387	146	109	7,65	CAD
132-160210	160 × 210	219	50	58,5	76	90	12	M14 × 40	230	31274	387	136	104	8,38	CAD
132-170225	170 × 225	234	50	58,5	76	90	14	M14 × 40	230	38766	451	150	113	9,17	CAD
132-180235	180 × 235	244	50	58,5	76	90	14	M14 × 40	230	41047	451	141	108	10,08	CAD
132-190250	190 × 250	259	50	58,5	76	90	15	M14 × 40	230	46422	484	144	109	11,02	CAD
132-200260	200 × 260	269	50	58,5	76	90	15	M14 × 40	230	48865	484	136	105	12,1	CAD
