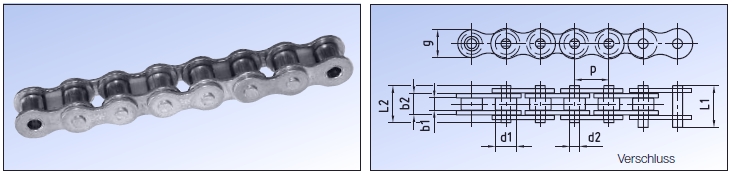

Einfach-Rollenketten
DIN 8187-1
ISO 606-1982
Europäische Norm
Gängige Abmessungen auch verzinkt, vernickelt, in rostfreiem Stahl und mit geraden Laschen lieferbar. Weitere Einfach-Rollenketten auf Anfrage.
| Ketten Nr. |
Bezeich. DIN8187 |
Bezeich. handels- üblich |
Teilung p mm |
Innere Breite b1 mm min. |
Innenglied- breite b2 mm max. |
Rollen-Ø d1 mm max |
Bolzen-Ø d2 mm max. |
Verschluß- bolzen l1 mm max. |
Bolzen- länge l2 mm max. |
Laschen höhe g mm max. |
Bruch- kraft Fb N min. |
Gewicht kg/m |
CAD DOWNLOAD |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ER 005 | 03 | 5 × 2,5 mm | 5 | 2,5 | 4,15 | 3,2 | 1,49 | 9,9 | 7,4 | 4,1 | 2 200 | 0,08 | CAD |
| ER 010 | 04 | 6 × 2,8 mm | 6 | 2,8 | 4,1 | 4 | 1,85 | 10,3 | 7,4 | 5 | 3 000 | 0,12 | CAD |
| ER 020 | 05 B-1 | 8 × 3 mm | 8 | 3 | 4,77 | 5 | 2,31 | 11,7 | 8,6 | 7,1 | 5 000 | 0,18 | CAD |
| ER 110 | 06 B-1 | 3/8 × 7/32" | 9,525 | 5,72 | 8,53 | 6,35 | 3,28 | 16,8 | 13,5 | 8,2 | 9 000 | 0,41 | CAD |
| ER 210 | 081 | 1/2 × 1/8" | 12,7 | 3,3 | 5,8 | 7,75 | 3,66 | 11,7 | 10,2 | 9,9 | 8 200 | 0,28 | CAD |
| ER 220 | 084 | 1/2 × 3/16" | 12,7 | 4,88 | 8,8 | 7,75 | 4,09 | 16,3 | 14,8 | 11,1 | 16 000 | 0,59 | CAD |
| ER 223 | 083 | 1/2 × 3/16" | 12,7 | 4,88 | 7,9 | 7,75 | 4,09 | 14,4 | 12,9 | 10,3 | 12 000 | 0,42 | CAD |
| ER 230 | 085 | 1/2 × 1/4" | 12,7 | 6,38 | 9,07 | 7,75 | 3,58 | 16 | 14 | 9,9 | 6 800 | 0,45 | CAD |
| ER 240 | 08 B-1 | 1/2 × 5/16" | 12,7 | 7,75 | 11,3 | 8,51 | 4,45 | 20,9 | 17 | 11,8 | 18 200 | 0,7 | CAD |
| ER 310 | 10 B-1 | 5/8 × 3/8" | 15,875 | 9,65 | 13,28 | 10,16 | 5,08 | 23,7 | 19,6 | 14,7 | 22 400 | 0,95 | CAD |
| ER 400 | 12 B-1 | 3/4 × 7/16" | 19,05 | 11,68 | 15,62 | 12,07 | 5,72 | 27,3 | 22,7 | 16,1 | 29 000 | 1,25 | CAD |
| ER 510 | 16 B-1 | 1 × 17,02 mm | 25,4 | 17,02 | 25,4 | 15,88 | 8,28 | 41,5 | 36,1 | 21 | 60 000 | 2,6 | CAD |
| ER 600 | 20 B-1 | 1 1/4 × 3/4" | 31,75 | 19,56 | 29 | 19,05 | 10,19 | 49,3 | 43,2 | 26,4 | 95 000 | 3,7 | CAD |
| ER 700 | 24 B-1 | 1 1/2 × 1" | 38,1 | 25,4 | 37,9 | 25,4 | 14,63 | 60 | 53,4 | 33,4 | 160 000 | 6,7 | CAD |
| ER 800 | 28 B-1 | 1 3/4 × 1 1/4" | 44,45 | 30,99 | 46,5 | 27,94 | 15,9 | 72,5 | 65,1 | 37 | 200 000 | 8,3 | CAD |
| ER 900 | 32 B-1 | 2 × 1 1/4" | 50,8 | 30,99 | 45,5 | 29,21 | 17,81 | 75,3 | 67,4 | 42,2 | 250 000 | 10,5 | CAD |

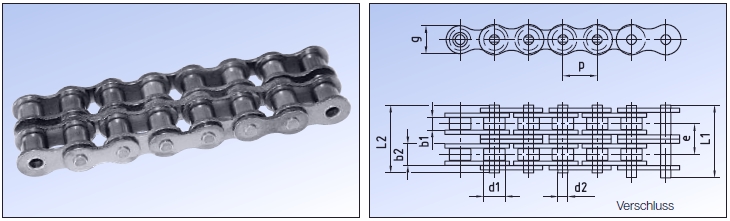

Zweifach-Rollenketten
DIN 8187-1
ISO 606-1982
Europäische Norm
Gängige Abmessungen auch verzinkt, vernickelt, in rostfreiem Stahl und mit geraden Laschen lieferbar. Weitere Zweifach-Rollenketten auf Anfrage.
| Ketten Nr. |
Bezeich. DIN8187 |
Bezeich. handels- üblich |
Teilung p mm |
Innere Breite b1 mm min. |
Innenglied- breite b1 mm max. |
Rollen-Ø d1 mm max. |
Bolzen-Ø d2 mm max. |
Verschluß- bolzen l1 mm max. |
Bolzen- länge l2 mm max. |
Laschen- höhe g mm max. |
Mitten- abstand e, mm |
Bruch- kraft Fb N min. |
Gewicht kg/m |
CAD DOWNLOAD |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ZR 020 | 05 B-2 | 8 × 3 mm | 8 | 3 | 4,77 | 5 | 2,31 | 17,4 | 14,3 | 7,1 | 5,64 | 7 800 | 0,36 | CAD |
| ZR 110 | 06 B-2 | 3/8 × 7/32" | 9,525 | 5,72 | 8,53 | 6,35 | 3,28 | 27,1 | 23,8 | 8,2 | 10,24 | 16 900 | 0,78 | CAD |
| ZR 240 | 08 B-2 | 1/2 × 5/16" | 12,7 | 7,75 | 11,3 | 8,51 | 4,45 | 34,9 | 31 | 11,8 | 13,92 | 32 000 | 1,35 | CAD |
| ZR 310 | 10 B-2 | 5/8 × 3/8" | 15,875 | 9,65 | 13,28 | 10,16 | 5,08 | 40,3 | 36,2 | 14,7 | 16,59 | 44 500 | 1,82 | CAD |
| ZR 400 | 12 B-2 | 3/4 × 7/16" | 19,05 | 11,68 | 15,62 | 12,07 | 5,72 | 46,8 | 42,2 | 16,1 | 19,46 | 57 800 | 2,5 | CAD |
| ZR 510 | 16 B-2 | 1" × 17,02 mm | 25,4 | 17,02 | 25,4 | 15,88 | 8,28 | 73,4 | 68 | 21 | 31,88 | 106 000 | 5,4 | CAD |
| ZR 600 | 20 B-2 | 1 1/4 × 3/4" | 31,75 | 19,56 | 29 | 19,05 | 10,19 | 85,1 | 79 | 26,4 | 36,45 | 170 000 | 7,2 | CAD |
| ZR 700 | 24 B-2 | 1 1/2 × 1" | 38,1 | 25,4 | 37,9 | 25,4 | 14,63 | 107,6 | 101 | 33,4 | 48,36 | 280 000 | 13,5 | CAD |

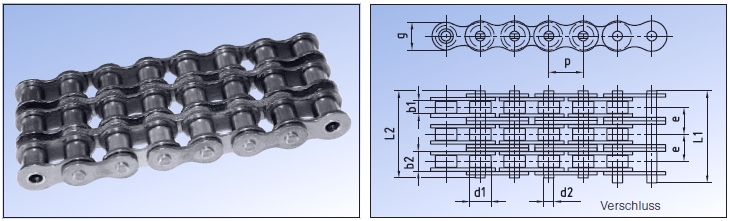

Dreifach-Rollenketten
DIN 8187-1
ISO 606-1982
Europäische Norm
Gängige Abmessungen auch verzinkt, vernickelt, in rostfreiem Stahl und mit geraden Laschen lieferbar. Weitere Zweifach-Rollenketten auf Anfrage.
| Ketten Nr. |
Bezeich. DIN8187 |
Bezeich. handels- üblich |
Teilung p mm |
Innere Breite b1 mm min. |
Innenglied- breite b1 mm max. |
Rollen-Ø d1 mm max. |
Bolzen-Ø d2 max. |
Verschluß- bolzen l1 mm max. |
Bolzen- länge l2 mm max. |
Laschen höhe g mm max. |
Mitten- abstand e, mm |
Bruch- kraft Fb N min. |
Gewicht kg/m |
CAD DOWNLOAD |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DR 110 | 06 B-3 | 3/8 × 7/32" | 9,525 | 5,72 | 8,53 | 6,35 | 3,28 | 37,3 | 34 | 8,2 | 10,24 | 24 900 | 1,18 | CAD |
| DR 240 | 08 B-3 | 1/2 × 5/16" | 12,7 | 7,75 | 11,3 | 8,51 | 4,45 | 48,8 | 44,9 | 11,8 | 13,92 | 47 500 | 2 | CAD |
| DR 310 | 10 B-3 | 5/8 × 3/8" | 15,875 | 9,65 | 13,28 | 10,16 | 5,08 | 56,9 | 52,8 | 14,7 | 16,59 | 66 700 | 2,8 | CAD |
| DR 400 | 12 B-3 | 3/4 × 7/16" | 19,05 | 11,68 | 15,62 | 12,07 | 5,72 | 66,3 | 61,7 | 16,1 | 19,46 | 86 700 | 3,8 | CAD |
| DR 510 | 16 B-3 | 1" × 17,02 mm | 25,4 | 17,02 | 25,4 | 15,88 | 8,28 | 105,3 | 99,9 | 21 | 31,88 | 160 000 | 8 | CAD |
| DR 600 | 20 B-3 | 1 1/4 x 3/4" | 31,75 | 19,56 | 29 | 19,05 | 10,19 | 122,1 | 116 | 26,4 | 36,45 | 250 000 | 11 | CAD |
| DR 700 | 24 B-3 | 1 1/2 × 1" | 38,1 | 25,4 | 37,9 | 25,4 | 14,63 | 156,6 | 150 | 33,4 | 48,36 | 425 000 | 21 | CAD |
Rollenketten Verschlussglieder
DIN 8187 - Stahl
| DIN 8187 | Teilung p x b1 |
Teilung p in mm |
Werkstoff | Ausführung | Außenglied | Innenglied | gekröpftes Innenglied |
gekröpftes Glied |
Feder- verschluss glied |
Splint- verschluss glied |
|---|---|---|---|---|---|---|---|---|---|---|
| 03 | 5 × 2,5 mm | 5,0 | Stahl | Einfach (ER) | 1A-ER-005 | 1B-ER-005 | 1C-ER-005 | - | 1E-ER-005 | - |
| 04 | 6 × 2,8 mm | 6,0 | Stahl | Einfach (ER) | 1A-ER-010 | 1B-ER-010 | 1C-ER-010 | - | 1E-ER-010 | - |
| 05 B-1 | 8 × 3 mm | 8,0 | Stahl | Einfach (ER) | 1A-ER-020 | 1B-ER-020 | 1C-ER-020 | - | 1E-ER-020 | - |
| 06 B-1 | 3/8 × 7/32" | 9,525 | Stahl | Einfach (ER) | 1A-ER-110 | 1B-ER-110 | 1C-ER-110 | 1D-ER-110 | 1E-ER-110 | - |
| 06 B-2 | 3/8 × 7/32" | 9,525 | Stahl | Einfach (ER) | 2A-ER-110 | 2B-ER-110 | 2C-ER-110 | 2D-ER-110 | 2E-ER-110 | - |
| 06 B-3 | 3/8 × 7/32" | 9,525 | Stahl | Einfach (ER) | 3A-ER-110 | 3B-ER-110 | 3C-ER-110 | 3D-ER-110 | 3E-ER-110 | - |
| 081 | 1/2 × 1/8" | 12,7 | Stahl | Einfach (ER) | 1A-ER-210 | 1B-ER-210 | 1C-ER-210 | 1D-ER-210 | 1E-ER-210 | - |
| 084 | 1/2 × 3/16" | 12,7 | Stahl | Einfach (ER) | 1A-ER-220 | 1B-ER-220 | 1C-ER-220 | 1D-ER-220 | 1E-ER-220 | - |
| 083 | 1/2 × 3/16" | 12,7 | Stahl | Einfach (ER) | 1A-ER-223 | 1B-ER-223 | 1C-ER-223 | 1D-ER-223 | 1E-ER-223 | - |
| 085 | 1/2 × 1/4" | 12,7 | Stahl | Einfach (ER) | 1A-ER-230 | 1B-ER-230 | 1C-ER-230 | 1D-ER-230 | 1E-ER-230 | - |
| 08 B-1 | 1/2 × 5/16" | 12,7 | Stahl | Einfach (ER) | 1A-ER-240 | 1B-ER-240 | 1C-ER-240 | 1D-ER-240 | 1E-ER-240 | 1S-ER-240 |
| 08 B-2 | 1/2 × 5/16" | 12,7 | Stahl | Zweifach (ZR) | 2A-ZR-240 | 2B-ZR-240 | 2C-ZR-240 | 2D-ZR-240 | 2E-ZR-240 | 2S-ZR-240 |
| 08 B-3 | 1/2 × 5/16" | 12,7 | Stahl | Dreifach (DR) | 3A-DR-240 | 3B-DR-240 | 3C-DR-240 | 3D-DR-240 | 3E-DR-240 | 3S-DR-240 |
| 10 B-1 | 5/8 × 3/8" | 15,875 | Stahl | Einfach (ER) | 1A-ER-310 | 1B-ER-310 | 1C-ER-310 | 1D-ER-310 | 1E-ER-310 | 1S-ER-310 |
| 10 B-2 | 5/8 × 3/8" | 15,875 | Stahl | Zweifach (ZR) | 2A-ZR-310 | 2B-ZR-310 | 2C-ZR-310 | 2D-ZR-310 | 2E-ZR-310 | 2S-ZR-310 |
| 10 B-3 | 5/8 x 3/8" | 15,875 | Stahl | Dreifach (DR) | 3A-DR-310 | 3B-DR-310 | 3C-DR-310 | 3D-DR-310 | 3E-DR-310 | 3S-DR-310 |
| 12 B-1 | 3/4 × 7/16" | 19,05 | Stahl | Einfach (ER) | 1A-ER-400 | 1B-ER-400 | 1C-ER-400 | 1D-ER-400 | 1E-ER-400 | 1S-ER-400 |
| 12 B-2 | 3/4 × 7/16" | 19,05 | Stahl | Zweifach (ZR) | 2A-ZR-400 | 2B-ZR-400 | 2C-ZR-400 | 2D-ZR-400 | 2E-ZR-400 | 2S-ZR-400 |
| 12 B-3 | 3/4 × 7/16" | 19,05 | Stahl | Dreifach (DR) | 3A-DR-400 | 3B-DR-400 | 3C-DR-400 | 3D-DR-400 | 3E-DR-400 | 3S-DR-400 |
| 16 B-1 | 1" × 17,02 mm 25,4 | Stahl | Einfach (ER) | 1A-ER-510 | 1B-ER-510 | 1C-ER-510 | 1D-ER-510 | 1E-ER-510 | 1S-ER-510 | |
| 16 B-2 | 1" × 17,02 mm 25,4 | Stahl | Zweifach (ZR) | 2A-ZR-510 | 2B-ZR-510 | 2C-ZR-510 | 2D-ZR-510 | 2E-ZR-510 | 2S-ZR-510 | |
| 16 B-3 | 1" × 17,02 mm 25,4 | Stahl | Dreifach (DR) | 3A-DR-510 | 3B-DR-510 | 3C-DR-510 | 3D-DR-510 | 3E-DR-510 | 3S-DR-510 | |
| 20 B-1 | 1 1/4 × 1" | 31,75 | Stahl | Einfach (ER) | 1A-ER-600 | 1B-ER-600 | 1C-ER-600 | 1D-ER-600 | - | 1S-ER-600 |
| 20 B-2 | 1 1/4 × 1" | 31,75 | Stahl | Zweifach (ZR) | 2A-ZR-600 | 2B-ZR-600 | 2C-ZR-600 | 2D-ZR-600 | - | 2S-ZR-600 |
| 20 B-3 | 1 1/4 × 1" | 31,75 | Stahl | Dreifach (DR) | 3A-DR-600 | 3B-DR-600 | 3C-DR-600 | 3D-DR-600 | - | 3S-DR-600 |
| 24 B-1 | 1 1/2 × 1" | 38,1 | Stahl | Einfach (ER) | 1A-ER-700 | 1B-ER-700 | 1C-ER-700 | 1D-ER-700 | - | 1S-ER-700 |
