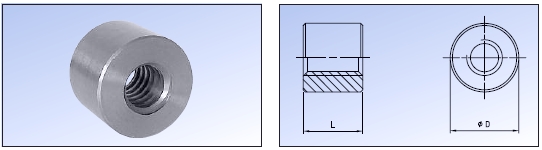

Trapezgewindemutter KSM
Kurze Stahlmutter Rohling KSM Gewinde nach DIN ISO 103
Für Spannvorgänge, Verstellbewegungen im Handbetrieb und als Befestigungsmutter geeignet. Kann im Lieferzustand eingebaut, bzw. zur Weiterbearbeitung verwendet werden.
Werkstoff: 11SMnPb30, Werkstoff-Nr. 1.0718
| Artikel rechts |
CAD DOWNLOAD |
Artikel links |
CAD DOWNLOAD |
Gewinde gänge |
D x Steigung | D | L | kg |
|---|---|---|---|---|---|---|---|---|
| KSM-10x2-RH | CAD | KSM-10x2-LH | CAD | 1 | 10 ×2 | 22 | 15 | 0,04 |
| KSM-10x3-RH | CAD | KSM-10x3-LH | CAD | 1 | 10 ×3 | 22 | 15 | 0,03 |
| KSM-12x3-RH | CAD | KSM-12x3-LH | CAD | 1 | 12 ×3 | 26 | 18 | 0,06 |
| KSM-14x3-RH | CAD | KSM-14x3-LH | CAD | 1 | 14 ×3 | 30 | 21 | 0,09 |
| KSM-14x4-RH | CAD | KSM-14x4-LH | CAD | 1 | 14 ×4 | 30 | 21 | 0,09 |
| KSM-16x4-RH | CAD | KSM-16x4-LH | CAD | 1 | 16 ×4 | 36 | 24 | 0,15 |
| KSM-18x4-RH | CAD | KSM-18x4-LH | CAD | 1 | 18 ×4 | 40 | 27 | 0,21 |
| KSM-20x4-RH | CAD | KSM-20x4-LH | CAD | 1 | 20 ×4 | 45 | 30 | 0,3 |
| KSM-22x5-RH | CAD | KSM-22x5-LH | CAD | 1 | 22 ×5 | 45 | 33 | 0,32 |
| KSM-24x5-RH | CAD | KSM-24x5-LH | CAD | 1 | 24 ×5 | 50 | 36 | 0,44 |
| KSM-26x5-RH | CAD | KSM-26x5-LH | CAD | 1 | 26 ×5 | 50 | 39 | 0,45 |
| KSM-28x5-RH | CAD | KSM-28x5-LH | CAD | 1 | 28 ×5 | 60 | 42 | 0,75 |
| KSM-30x6-RH | CAD | KSM-30x6-LH | CAD | 1 | 30 ×6 | 60 | 45 | 0,75 |
| KSM-32x6-RH | CAD | KSM-32x6-LH | CAD | 1 | 32 ×6 | 60 | 48 | 0,79 |
| KSM-36x6-RH | CAD | KSM-36x6-LH | CAD | 1 | 36 ×6 | 75 | 54 | 1,48 |
| KSM-40x7-RH | CAD | KSM-40x7-LH | CAD | 1 | 40 ×7 | 80 | 60 | 1,83 |
| KSM-50x8-RH | CAD | KSM-50x8-LH | CAD | 1 | 50 ×8 | 90 | 75 | 2,7 |
| KSM-60x9-RH | CAD | KSM-60x9-LH | CAD | 1 | 60 ×9 | 100 | 90 | 3,71 |

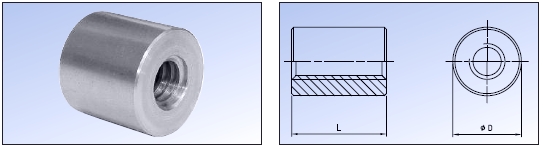

Trapezgewindemutter LSM
Lange Stahlmutter Rohling LSM Gewinde nach DIN ISO 103
Für Spannvorgänge, Verstellbewegungen im Handbetrieb und als Befestigungsmutter geeignet. Kann im Lieferzustand eingebaut, bzw. zur Weiterbearbeitung verwendet werden.
Werkstoff: 11SMnPb30, Werkstoff-Nr. 1.0718
| Artikel rechts |
CAD DOWNLOAD |
Artikel links |
CAD DOWNLOAD |
Gewinde gänge |
D x Steigung | D | L | kg |
|---|---|---|---|---|---|---|---|---|
| LSM-14x3-RH | CAD | LSM-14x3-LH | CAD | 1 | 14 ×3 | 30 | 28 | 0,12 |
| LSM-16x4-RH | CAD | LSM-16x4-LH | CAD | 1 | 16 ×4 | 36 | 32 | 0,21 |
| LSM-18x4-RH | CAD | * | 1 | 18 ×4 | 40 | 36 | 0,3 | |
| LSM-20x4-RH | CAD | * | 1 | 20 ×4 | 45 | 40 | 0,41 | |
| LSM-22x5-RH | CAD | LSM-22x5-LH | CAD | 2 | 22 ×5 | 45 | 44 | 0,43 |
| LSM-24x5-RH | CAD | LSM-24x5-LH | CAD | 1 | 24 ×5 | 50 | 48 | 0,58 |
| LSM-28x5-RH | CAD | LSM-28x5-LH | CAD | 1 | 28 ×5 | 60 | 56 | 1 |
| LSM-30x6-RH | CAD | LSM-30x6-LH | CAD | 1 | 30 ×6 | 60 | 60 | 1,03 |
| LSM-32x6-RH | CAD | * | 1 | 32 ×6 | 60 | 64 | 1,05 | |
| LSM-36x6-RH | CAD | LSM-36x6-LH | CAD | 1 | 36 ×6 | 75 | 72 | 2 |
| LSM-40x7-RH | CAD | LSM-40x7-LH | CAD | 1 | 40 ×7 | 80 | 80 | 2,44 |
| LSM-50x8-RH | CAD | * | 1 | 50 ×8 | 90 | 100 | 3,1 | |
| LSM-60x9-RH | CAD | * | 1 | 60 ×9 | 100 | 120 | 5 |

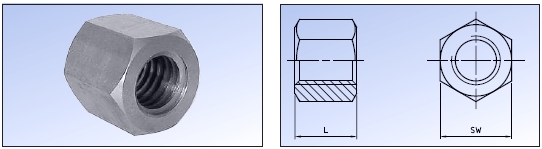

Trapezgewindemutter SKM
Sechskant Stahlmutter Rohling SKM Gewinde nach DIN ISO 103
Für Spannvorgänge, Verstellbewegungen im Handbetrieb und als Befestigungsmutter geeignet. Kann im Lieferzustand eingebaut, bzw. zur Weiterbearbeitung verwendet werden.
Werkstoff: 11SMnPb30, Werkstoff-Nr. 1.0718
| Artikel rechts |
CAD DOWNLOAD |
Artikel links |
CAD DOWNLOAD |
Gewinde gänge |
D x Steigung | D | L | kg |
|---|---|---|---|---|---|---|---|---|
| SKM-10x2-RH | CAD | SKM-10x2-LH | CAD | 1 | 10 × 2 | 15 | 17 | 0,02 |
| SKM-10x3-RH | CAD | SKM-10x3-LH | CAD | 1 | 10 × 3 | 15 | 17 | 0,02 |
| SKM-12x3-RH | CAD | SKM-12x3-LH | CAD | 1 | 12 × 3 | 18 | 19 | 0,03 |
| SKM-14x3-RH | CAD | SKM-14x3-LH | CAD | 1 | 14 × 3 | 21 | 22 | 0,05 |
| SKM-14x4-RH | CAD | SKM-14x4-LH | CAD | 1 | 14 × 4 | 21 | 22 | 0,05 |
| SKM-16x4-RH | CAD | SKM-16x4-LH | CAD | 1 | 16 × 4 | 24 | 27 | 0,08 |
| SKM-18x4-RH | CAD | SKM-18x4-LH | CAD | 1 | 18 × 4 | 27 | 27 | 0,08 |
| SKM-20x4-RH | CAD | SKM-20x4-LH | CAD | 1 | 20 × 4 | 30 | 30 | 0,12 |
| SKM-22x5-RH | CAD | SKM-22x5-LH | CAD | 1 | 22 × 5 | 33 | 30 | 0,12 |
| SKM-24x5-RH | CAD | SKM-24x5-LH | CAD | 1 | 24 × 5 | 36 | 36 | 0,2 |
| SKM-26x5-RH | CAD | SKM-26x5-LH | CAD | 1 | 26 × 5 | 39 | 36 | 0,2 |
| SKM-28x5-RH | CAD | SKM-28x5-LH | CAD | 1 | 28 × 5 | 42 | 41 | 0,29 |
| SKM-30x6-RH | CAD | SKM-30x6-LH | CAD | 1 | 30 × 6 | 45 | 46 | 0,42 |
| SKM-32x6-RH | CAD | SKM-32x6-LH | CAD | 1 | 32 × 6 | 48 | 46 | 0,42 |
| SKM-36x6-RH | CAD | SKM-36x6-LH | CAD | 1 | 36 × 6 | 54 | 55 | 0,72 |
| SKM-40x7-RH | CAD | SKM-40x7-LH | CAD | 1 | 40 × 7 | 60 | 65 | 1,2 |
| SKM-50x8-RH | CAD | SKM-50x8-LH | CAD | 1 | 50 × 8 | 75 | 75 | 1,8 |
| SKM-60x9-RH | CAD | SKM-60x9-LH | CAD | 1 | 60 × 9 | 90 | 90 | 3,1 |

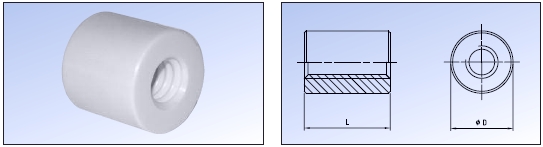

Trapezgewindemutter LKM
Lange Kunststoffmutter Rohling LKM Gewinde nach DIN ISO 103
Für geräuscharme Bewegungsantriebe. Gute Laufeigenschaft. Besonders zu empfehlen mit gerollten Trapezgewindespindeln. Kann im Lieferzustand eingebaut, bzw. zur Weiterbearbeitung verwendet werden.
Werkstoff: PETP
| Artikel rechts |
CAD DOWNLOAD |
Artikel links |
CAD DOWNLOAD |
Gewinde gänge |
D x Steigung | D | L | kg |
|---|---|---|---|---|---|---|---|---|
| LKM-12x3-RH | CAD | LKM-12x3-LH | CAD | 1 | 12 x 3 | 26 | 24 | 0,01 |
| LKM-12x6-RH | - | 2 | 12 ×6 | 26 | 24 | 0,01 | ||
| LKM-16x4-RH | CAD | LKM-16x4-LH | CAD | 1 | 16 ×4 | 36 | 32 | 0,04 |
| LKM-16x8-RH | - | 4 | 16 ×8 | 36 | 32 | 0,04 | ||
| LKM-20x4-RH | CAD | LKM-20x4-LH | CAD | 1 | 20 ×4 | 45 | 40 | 0,07 |
| LKM-20x8-RH | - | 2 | 20 ×8 | 45 | 40 | 0,07 | ||
| LKM-24x5-RH | CAD | LKM-24x5-LH | CAD | 1 | 24 ×5 | 50 | 48 | 0,1 |
| LKM-24x10-RH | - | 2 | 24 x 10 | 50 | 48 | 0,1 | ||
| LKM-30x6-RH | CAD | LKM-30x6-LH | CAD | 1 | 30 ×6 | 60 | 60 | 0,18 |
| LKM-30x12-RH | - | 2 | 30 × 12 | 60 | 60 | 0,18 | ||
| LKM-36x6-RH | CAD | LKM-36x6-LH | CAD | 1 | 36 ×6 | 75 | 72 | 0,35 |
| LKM-40x7-RH | CAD | LKM-40x7-LH | CAD | 1 | 40 ×7 | 80 | 80 | 0,43 |

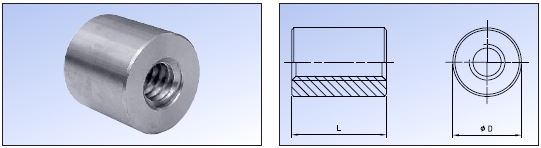

Trapezgewindemutter LRM
Lange Rotgussmutter Rohling LRM Gewinde nach DIN ISO 103
Für geräuscharme Bewegungsantriebe. Gute Laufeigenschaft. Besonders zu empfehlen mit gerollten Trapezgewindespindeln. Kann im Lieferzustand eingebaut, bzw. zur Weiterbearbeitung verwendet werden.
CuSn 7Zn (Rg7), Werkstoff-Nr. 2.1090
| Artikel rechts |
CAD DOWNLOAD |
Artikel links |
CAD DOWNLOAD |
Gewinde gänge |
D x Steigung | D | L | kg |
|---|---|---|---|---|---|---|---|---|
| LRM-10x2-RH | CAD | LRM-10x2-LH | CAD | 1 | 10 ×2 | 22 | 20 | 0,06 |
| LRM-10x3-RH | CAD | LRM-10x3-LH | CAD | 1 | 10 ×3 | 22 | 20 | 0,06 |
| LRM-12x3-RH | CAD | LRM-12x3-LH | CAD | 1 | 12 ×3 | 26 | 24 | 0,09 |
| LRM-12x6-RH | - | 2 | 12 ×6 | 26 | 24 | 0,09 | ||
| LRM-14x3-RH | CAD | LRM-14x3-LH | CAD | 1 | 14 ×3 | 30 | 28 | 0,14 |
| LRM-14x4-RH | CAD | LRM-14x4-LH | CAD | 1 | 14 ×4 | 30 | 28 | 0,14 |
| LRM-16x2-RH | CAD | LRM-16x2-LH | CAD | 1 | 16 ×2 | 36 | 32 | 0,23 |
| LRM-16x4-RH | CAD | LRM-16x4-LH | CAD | 1 | 16 ×4 | 36 | 32 | 0,24 |
| LRM-16x8-RH | - | 4 | 16 ×8 | 36 | 32 | 0,24 | ||
| LRM-18x4-RH | CAD | LRM-18x4-LH | CAD | 1 | 18 ×4 | 40 | 36 | 0,33 |
| LRM-20x4-RH | CAD | LRM-20x4-LH | CAD | 1 | 20 ×4 | 45 | 40 | 0,47 |
| LRM-20x8-RH | - | 2 | 20 ×8 | 45 | 40 | 0,47 | ||
| LRM-22x5-RH | CAD | LRM-22x5-LH | CAD | 1 | 22 ×5 | 45 | 40 | 0,45 |
| LRM-22x24-RH | - | 4 | 22 × 24 | 45 | 40 | 0,45 | ||
| LRM-24x5-RH | CAD | LRM-24x5-LH | CAD | 1 | 24 ×5 | 50 | 48 | 0,68 |
| LRM-24x10-RH | - | 2 | 24 × 10 | 50 | 48 | 0,68 | ||
| LRM-26x5-RH | CAD | LRM-26x5-LH | CAD | 1 | 26 ×5 | 50 | 48 | 0,65 |
| LRM-28x5-RH | CAD | LRM-28x5-LH | CAD | 1 | 28 ×5 | 60 | 60 | 1,25 |
| LRM-30x6-RH | CAD | LRM-30x6-LH | CAD | 1 | 30 ×6 | 60 | 60 | 1,2 |
| LRM-30x12-RH | - | 2 | 30 × 12 | 60 | 60 | 1,2 | ||
| LRM-32x6-RH | CAD | LRM-32x6-LH | CAD | 1 | 32 ×6 | 60 | 60 | 1,15 |
| LRM-36x6-RH | CAD | LRM-36x6-LH | CAD | 1 | 36 ×6 | 75 | 72 | 2,25 |
| LRM-40x7-RH | CAD | LRM-40x7-LH | CAD | 1 | 40 ×7 | 80 | 80 | 2,8 |
| LRM-50x8-RH | CAD | LRM-50x8-LH | CAD | 1 | 50 ×8 | 90 | 100 | 4,15 |
| LRM-60x9-RH | CAD | LRM-60x9-LH | CAD | 1 | 60 ×9 | 100 | 120 | 5,7 |
